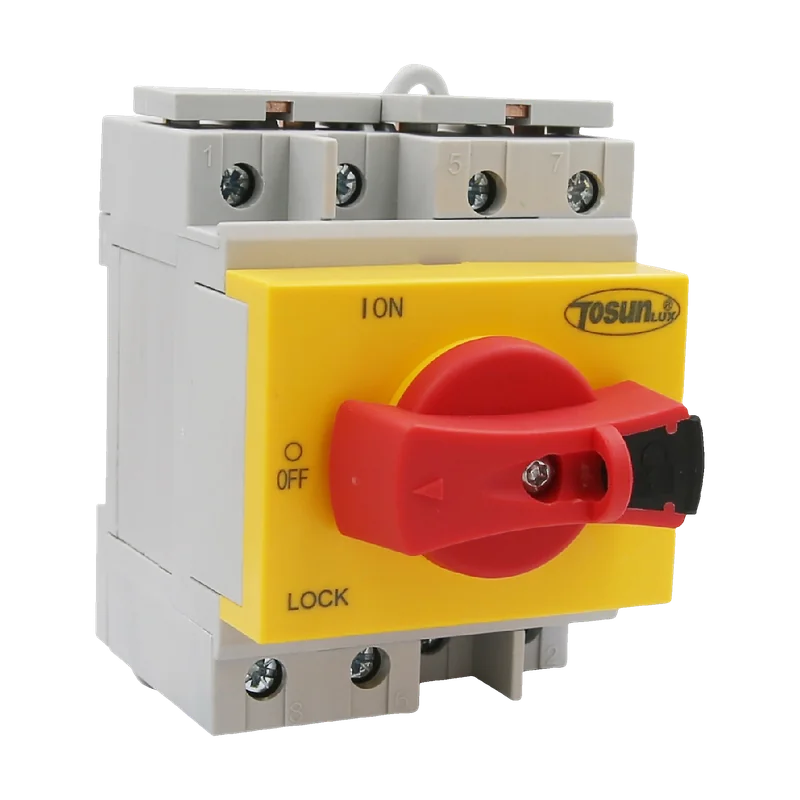

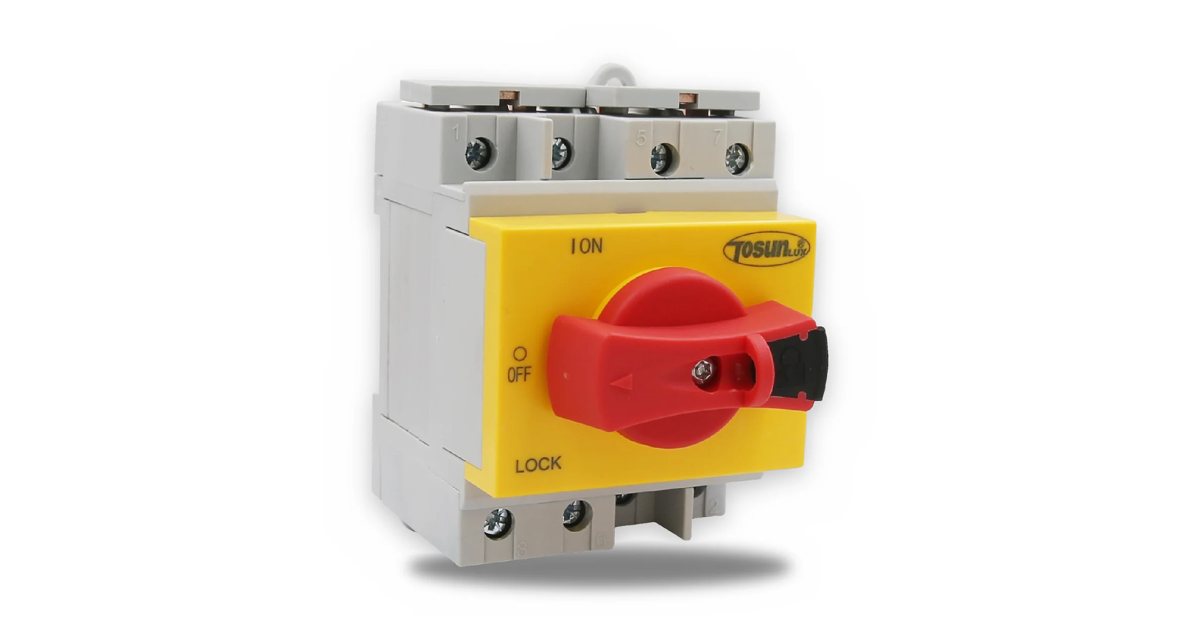

Sectionneur DC photovoltaïque S32D-TL
S32D-TL · 32 A · 1 200 V DC · cadenassable
IEC 60947-3
Interrupteur-sectionneur TOSUNLUX (Tosun) S32D pour installations photovoltaïques résidentielles et tertiaires de 1 à 20 kW, placé entre les modules et l'onduleur. Temps d'arc inférieur à 8 ms, tension jusqu'à 1 200 V DC, poignée cadenassable en position OFF (version TL). Conforme IEC 60947-3.
IEC 60947-3
32 ACourant
1 200 V DCUe max
IEC 60947-3Norme
Sectionneur DC photovoltaïque S32D-TL 32 A — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Interrupteur-sectionneur pour courant continu |
|---|---|
| Courants TOSUN | 16 · 25 · 32 A |
| Catégories d'emploi | DC-PV2 · DC-PV1 · DC-21B |
| Tensions d'emploi Ue | 300 · 600 · 800 · 1 000 · 1 200 V |
| Tension d'isolement Ui | 1 200 V |
| Courant de courte durée Icw | 1 kA · 1 s |
| Tenue aux chocs Uimp | 8 kV |
| Catégorie de surtension | II |
| Aptitude au sectionnement | Oui |
| Polarité | Indifférente (+ et − interchangeables) |
| Temps d'arc | < 8 ms |
| Endurance mécanique | 18 000 manœuvres |
|---|---|
| Endurance électrique | 2 000 manœuvres |
| Montage | Vertical ou horizontal |
| Degré de pollution | 3 |
|---|---|
| Température de stockage | −10 … +85 °C |
| Degré de protection | IP201 |
| Norme | IEC 60947-3 |
|---|---|
| Organisme | TÜV Rheinland |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Documentation
- Fiche techniqueSectionneur DC photovoltaïque S32D-TLFRPDF · 326 koTélécharger
- Fiche techniqueقاطع فصل للتيار المستمر S32D-TLARPDF · 258 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)TÜV Rheinland · HU-004540 · IEC 60947-3:2020ENWebP · 110 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
