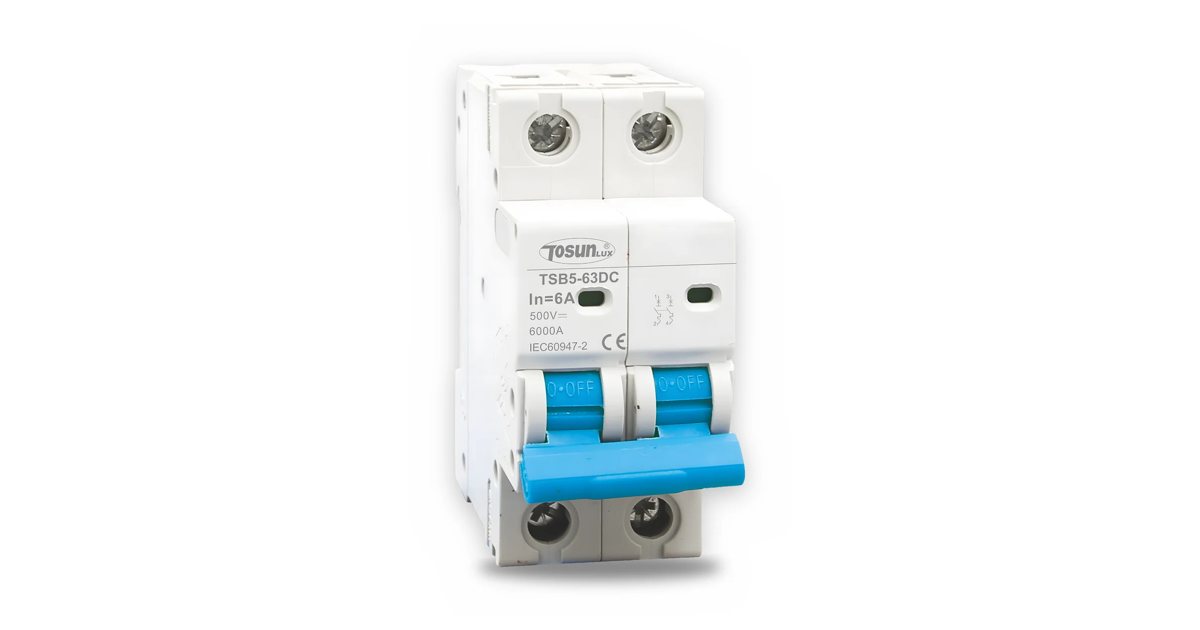

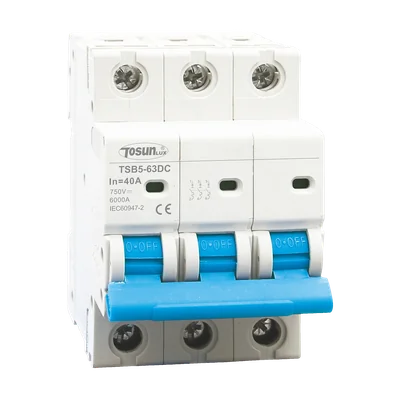

Disjoncteurs modulaires DC TSB5-63DC
TSB5-63DC · TSB5-125DC · 2P / 3P / 4P · 10–125 A · jusqu'à 1 000 V DC
IEC 60947-2
Disjoncteurs modulaires TOSUNLUX (Tosun) pour courant continu, destinés à la protection contre les surintensités des chaînes photovoltaïques et des circuits de commande DC. Déclencheur thermique-magnétique, pouvoir de coupure 6 kA, jusqu'à 1 000 V DC en 4 pôles. Quatorze références au catalogue FAPELEC, de 10 à 125 A.
EN 60947-2IEC 60947-2
10–125 ACourant In
6 kACoupure
1 000 V DCUe max
Disjoncteurs modulaires DC TSB5-63DC — TOSUNLUX Marocfapelec.maSélecteur de références
14 référencesAucune référence ne correspond à ces filtres.
Tension d'emploi : 2P 500 V DC · 3P 750 V DC · 4P 1 000 V DC (certificat CE 220500856SHA-V1).
Aussi recherché sous : TSB5-63DC · TSB3-63DC · TSB5-125DC
Caractéristiques techniques
| Type | Disjoncteur modulaire pour courant continu |
|---|---|
| Déclencheur | Thermique-magnétique |
| Pôles | 2P · 3P · 4P |
| Calibres au catalogue FAPELEC | 10 – 125 A |
| Tension d'emploi TSB5-63DC (certificat CE) | 2P : 500 V DC · 3P : 750 V DC · 4P : 1 000 V DC |
| Pouvoir de coupure | 6 000 A |
| Tension d'isolement | 800 V |
| Tension assignée de tenue aux chocs Uimp | 6 kV1 |
| Pouvoir de coupure de service Ics | 6 000 A (100 % Icn)2 |
| Endurance électrique | ≥ 2 500 manœuvres |
|---|---|
| Endurance mécanique | ≥ 20 000 manœuvres (63DC) · ≥ 10 000 manœuvres (125DC) |
| Largeur par pôle | 17,8 mm (63DC) · 27 mm (125DC) |
| Montage | Rail DIN |
| Capacité de raccordement | 1 – 25 mm² (63DC) · 2,5 – 50 mm² (125DC)2 |
| Couple de serrage | 2 N·m (63DC) · 3,5 N·m (125DC)2 |
| Température ambiante | −5 … +40 °C |
|---|---|
| Degré de protection | IP202 |
| Organisme | Intertek |
|---|---|
| Norme TSB5-63DC (certificats CE et CB) | IEC 60947-2 |
- 1 Valeur normative : IEC 60947-1, tableau H.1 : réseau 230/400 V → 4 kV (cat. II/III modulaire), 6 kV (cat. III), 8 kV (cat. IV, Ue 690 V).
- 2 Valeur d'une série équivalente, à confirmer à la commande.
