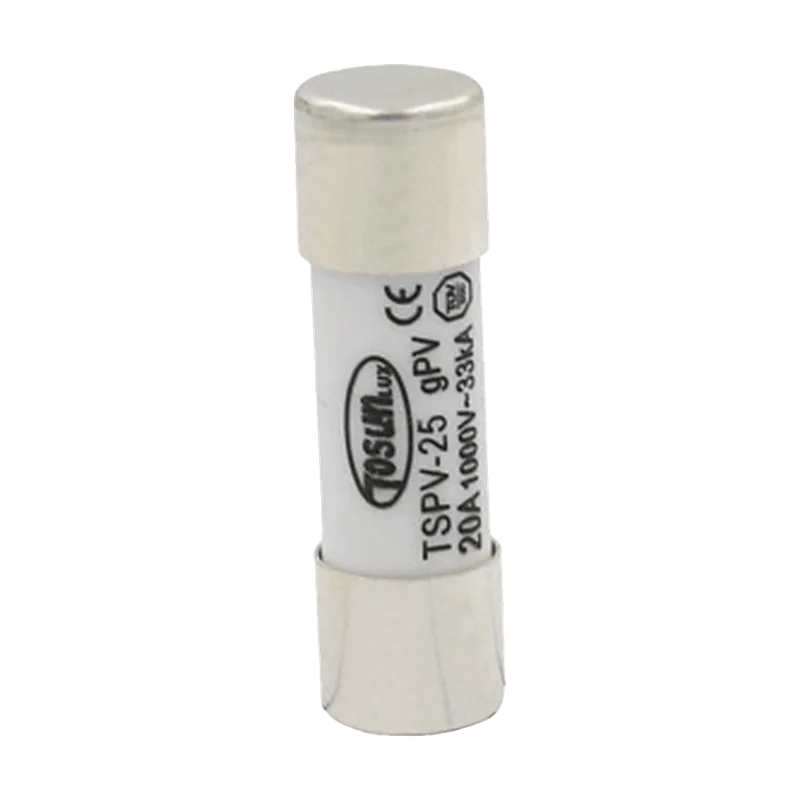

Fusibles photovoltaïques gPV TSPV-25
TSPV-25 gPV 10×38 · 15 / 20 / 32 A · 1 000 V DC
15–32 A · IEC 60947-3
Cartouches TOSUNLUX (Tosun) gPV 10 × 38 pour protéger les chaînes photovoltaïques jusqu'à 1 000 V DC, de 15 à 32 A, avec un pouvoir de coupure de 30 kA.
IEC 60947-3IEC 60269-1IEC 60269-6
1 000 V DCTension
30 kACoupure
IEC 60269-6Norme
Fusibles photovoltaïques gPV TSPV-25 — TOSUNLUX Marocfapelec.maTableaux de choix
Contrainte thermique et puissance dissipée
| TSPV-25 | 15 | 60 | 230 | 3,0 |
|---|---|---|---|---|
| TSPV-25 | 20 | 80 | 310 | 3,6 |
| TSPV-25 | 32 | 185 | 660 | 5,0 |
Valeurs pour la sélectivité et le calcul thermique de la boîte de jonction.
Caractéristiques techniques
| Classe de fonctionnement | gPV |
|---|---|
| Tension assignée | 1 000 V DC |
| Pouvoir de coupure | 30 kA |
| Calibres TOSUN | 1 – 32 A |
| Cartouche | Ø 10,3 × 38 mm |
|---|
| Température ambiante | −5 … +40 °C |
|---|---|
| Humidité | < 90 % |
| Normes | IEC 60269-1 · IEC 60269-6 |
|---|
Documentation
- Fiche techniqueFusibles photovoltaïques gPV TSPV-25FRPDF · 298 koTélécharger
- Fiche techniqueمصهرات كهروضوئية gPV TSPV-25ARPDF · 247 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 2312A1212SHA-V1 · EN IEC 60947-3:2021ENWebP · 232 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-113236 · IEC 60947-3:2020ENWebP · 157 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
