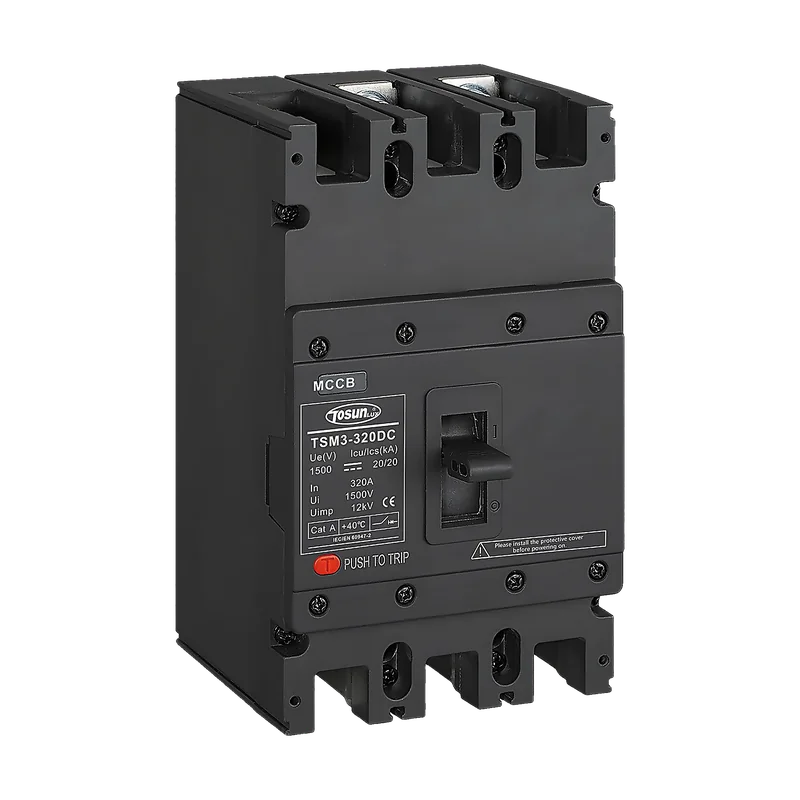

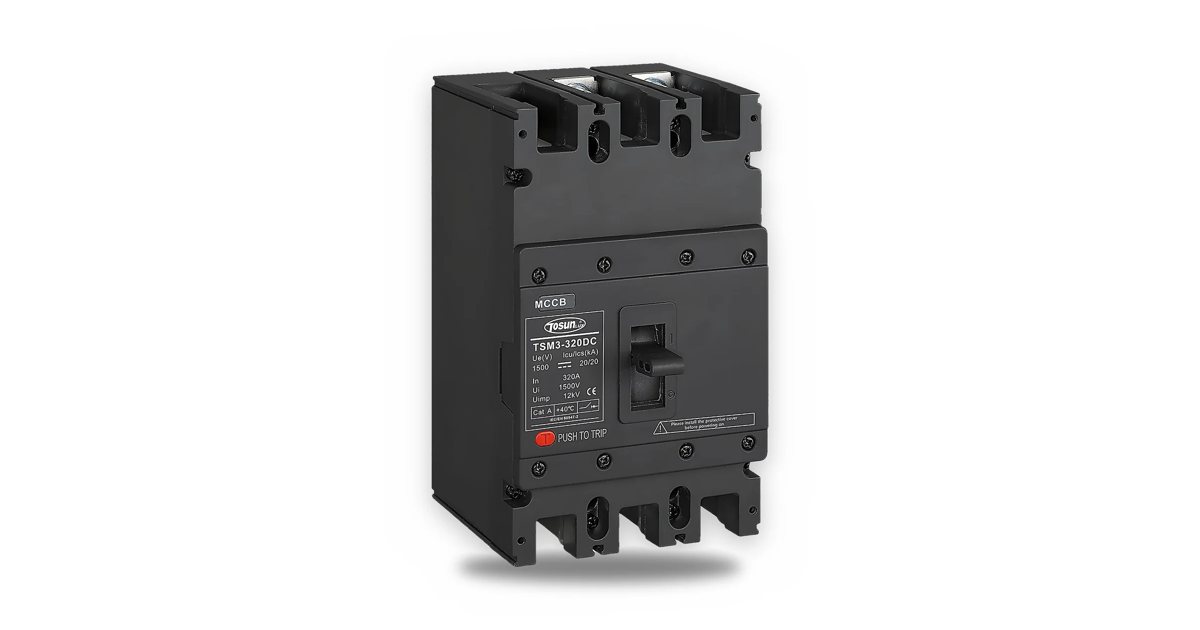

Disjoncteur compact DC TSM3-320DC
TSM3-320DC · 2P · 100 / 160 / 200 A · 1 000 V DC
100–200 A · IEC 60947-2
Disjoncteurs boîtier moulé TOSUNLUX (Tosun) pour courant continu, pour la protection des champs photovoltaïques et des stockages batteries : fiabilité en températures extrêmes, réenclenchement rapide, coupure sûre en charge. Au catalogue FAPELEC : TSM3-320DC bipolaire 100, 160 et 200 A, 1 000 V DC. Conformes IEC 60947-2.
EN 60947-2IEC 60947-2
100–200 ACourant In
1 000 V DCUe
IEC 60947-2Norme
Disjoncteur compact DC TSM3-320DC 100–200 A — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Disjoncteur boîtier moulé pour courant continu |
|---|---|
| Pôles | 2P |
| Calibres TOSUN TSM3-320DC | 63 – 320 A |
| Tension d'emploi Ue | 500 / 1 000 V DC (2P) |
| Tension d'isolement Ui | 1 250 V |
| Tenue aux chocs Uimp | 8 kV |
| Pouvoir de coupure Icu (type H) | 40 kA à 500 V · 20 kA à 1 000 V |
| Pouvoir de coupure de service Ics | 100 % Icu |
| Fonction de sectionnement | Oui |
| Courbe / déclencheur | Thermique-magnétique fixe1 |
| Accessoires TOSUN | Auxiliaire, alarme, commande rotative, motorisation |
| Endurance mécanique | 20 000 manœuvres |
|---|---|
| Endurance électrique | 3 000 (500 V) · 2 000 (1 000 V) |
| Dimensions L × l × h | 180 × 76 × 126 mm |
| Couple de serrage | M8 · 12 N·m1 |
| Largeur / modules | 76 mm (2P)1 |
| Indice de protection | IP20 |
|---|---|
| Température ambiante | −5 … +40 °C |
| Norme | IEC 60947-2 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
