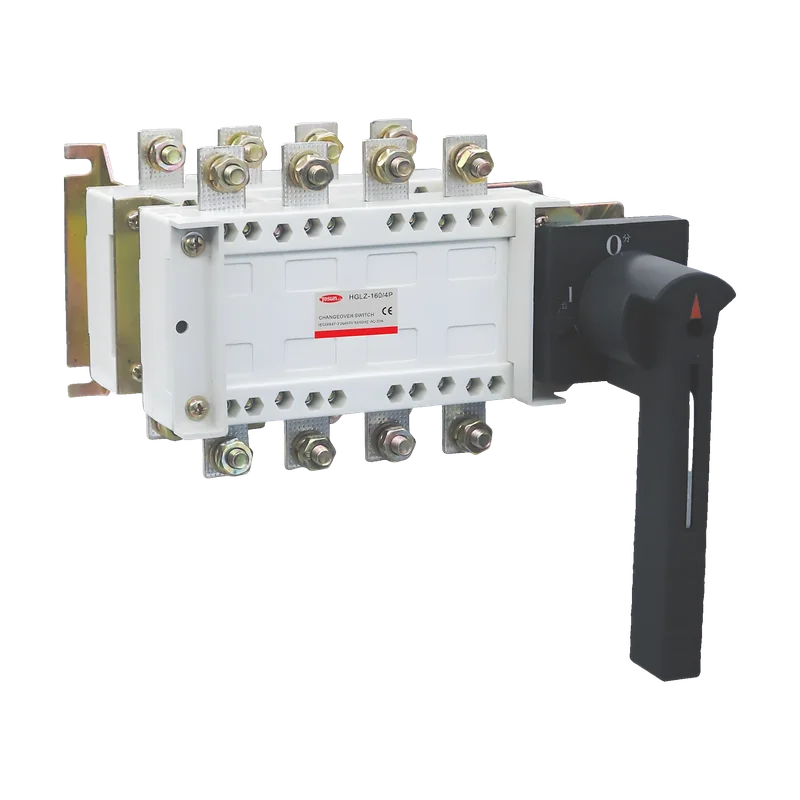

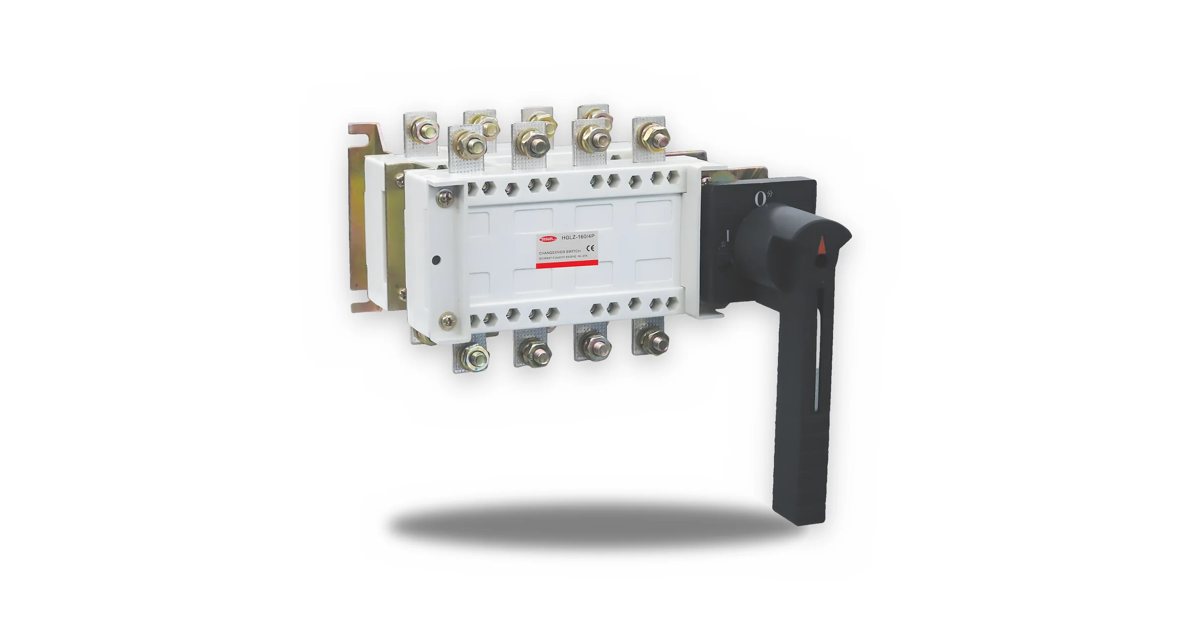

Commutateurs-inverseurs manuels HGLZ
HGLZ-160/4 · 250/4 · 400/4 · 630/4
160–630 A · IEC 60947-3
Commutateurs à double alimentation TOSUNLUX (Tosun) HGLZ (marqués « changeover switch ») à manœuvre manuelle par poignée, pour basculer une installation entre deux sources et isoler les circuits. Tétrapolaires, de 160 à 630 A au catalogue FAPELEC.
IEC 60947-3
160–630 ACalibre
4PPôles
ManuelleManœuvre
Commutateurs-inverseurs manuels HGLZ — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Commutateur à double alimentation (changeover switch), manœuvre manuelle |
|---|---|
| Pôles | 4P |
| Calibres au catalogue FAPELEC | 160 · 250 · 400 · 630 A |
| Tension assignée d'emploi Ue | 400 / 690 V AC1 |
| Tension assignée d'isolement Ui | 800 V1 |
| Catégorie d'emploi | AC-22A · AC-23A1 |
| Encombrement HGLZ-160/4 | 225 × 135 × 196 mm |
|---|---|
| Encombrement HGLZ-630/4 | 360 × 260 × 278 mm |
| Endurance mécanique / électrique | 5 000 / 1 000 manœuvres1 |
| Degré de protection | IP20 avec cache-bornes1 |
|---|
| Norme produit | IEC 60947-32 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-3.
Documentation
- Fiche techniqueCommutateurs-inverseurs manuels HGLZFRPDF · 318 koTélécharger
- Fiche techniqueمبدلات يدوية HGLZARPDF · 260 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 230200377SHA-V1 · EN IEC 60947-3:2021ENWebP · 83 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-110550 · IEC 60947-3:2020ENWebP · 72 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
