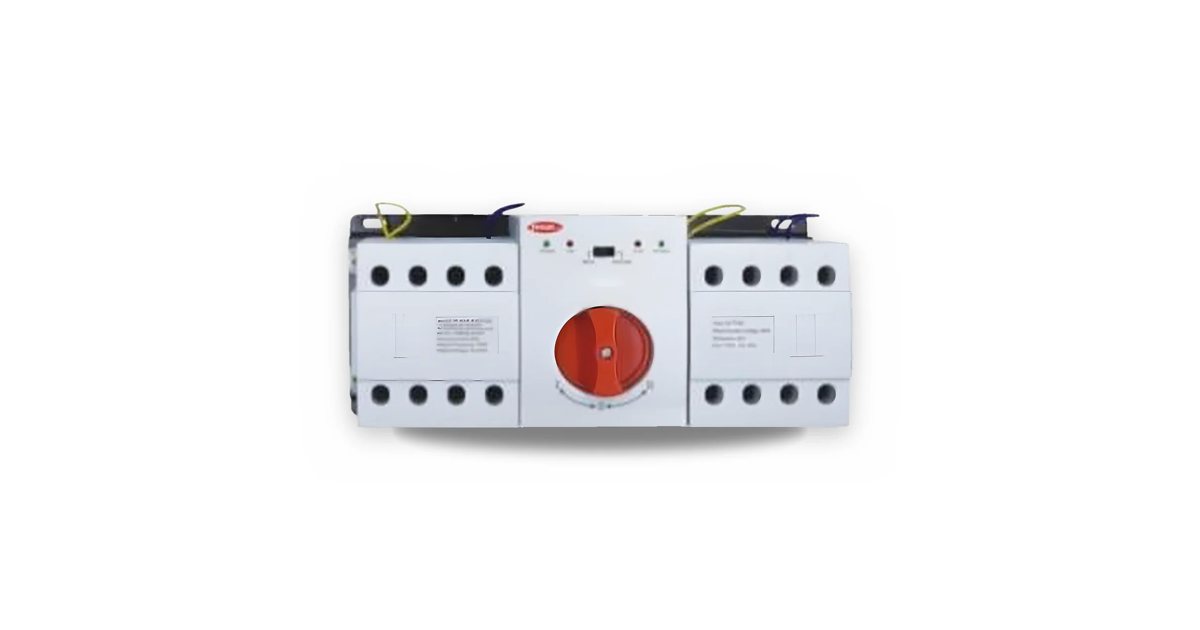

Inverseur de sources automatique TSMQ6-63
TSMQ6-63 · 4P · 63 A · classe PC
63–160 A · IEC 60947-6-1
Inverseur de sources automatique TOSUNLUX (Tosun) TSMQ6-63 de classe PC, 4 pôles, 63 A, environ 400 V : basculement réseau / groupe électrogène en moins de 30 ms, modes automatique, manuel et double arrêt.
IEC 60947-6-1
63 ACourant
< 30 msBasculement
4PPôles
Inverseur de sources automatique TSMQ6-63 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Classe | PC : établit et supporte sans couper le courant de court-circuit |
|---|---|
| Tension d'isolement Ui | AC 690 V1 |
| Tension de commande | AC 220 V · 50 Hz (85 % à 110 % Us)1 |
| Modes | Automatique · manuel · position double arrêt |
| Endurance | Mécanique 5 000 · électrique 1 000 manœuvres1 |
| Temps de basculement | < 30 ms1 |
| Encombrement et fixation | 150 × 120 × 110 mm (4P) · fixation sur platine1 |
|---|
| Degré de protection | IP201 |
|---|
| Norme | IEC 60947-6-12 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-6-1.
Documentation
- Fiche techniqueInverseur de sources automatique TSMQ6-63FRPDF · 290 koTélécharger
- Fiche techniqueمبدل مصادر أوتوماتيكي TSMQ6-63ARPDF · 224 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
