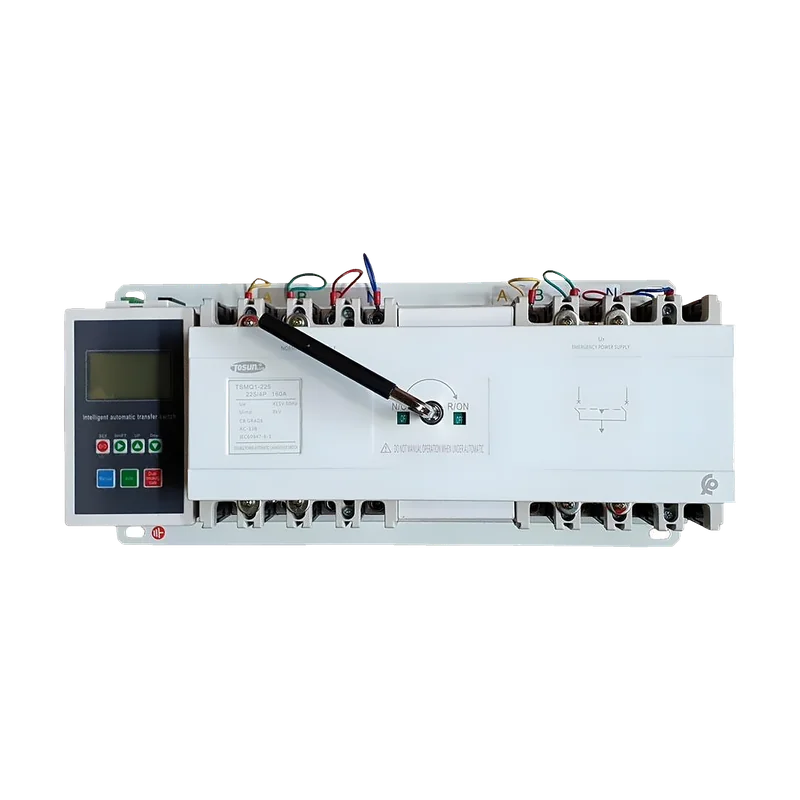

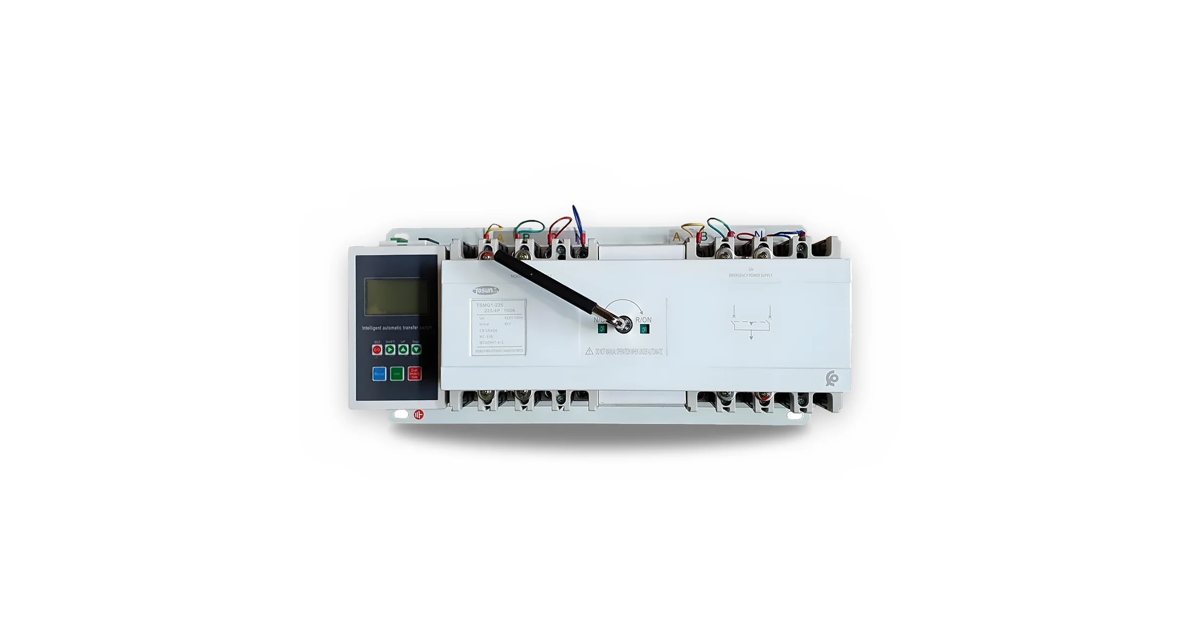

Inverseur de sources automatique TSMQ1-225
TSMQ1-225 · 4P · 160 A · classe PC
63–160 A · IEC 60947-6-1
Inverseur de sources automatique TOSUNLUX (Tosun) TSMQ1-225 de classe PC, 4 pôles, 160 A, 415 V, Uimp 8 kV, catégorie AC-33B : il bascule l'installation du réseau au groupe électrogène en moins de 5 s et revient automatiquement.
IEC 60947-6-1
160 ACourant
8 kVUimp
4PPôles
Inverseur de sources automatique TSMQ1-225 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Classe | PC : établit et supporte sans couper le courant de court-circuit |
|---|---|
| TSMQ1-225 — marquage | Ue 415 V 50 Hz · Uimp 8 kV · catégorie AC-33B · IEC 60947-6-1 |
| Tension d'isolement Ui | AC 690 V1 |
| Temps de basculement | < 5 s1 |
| Tension de commande | AC 220 V · 50 Hz (85 % à 110 % Us)1 |
| Modes | Automatique · manuel · position double arrêt |
| Endurance | Mécanique 5 000 · électrique 1 000 manœuvres1 |
| Encombrement et fixation | 390 × 260 × 170 mm (4P) · fixation sur platine1 |
|---|
| Degré de protection | IP201 |
|---|
| Norme | IEC 60947-6-1 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
