Série · Inverseur · HGLD
Inverseurs normal / secours HGLD 250–400 A — TOSUNLUX Marocfapelec.ma
Inverseurs normal / secours HGLD

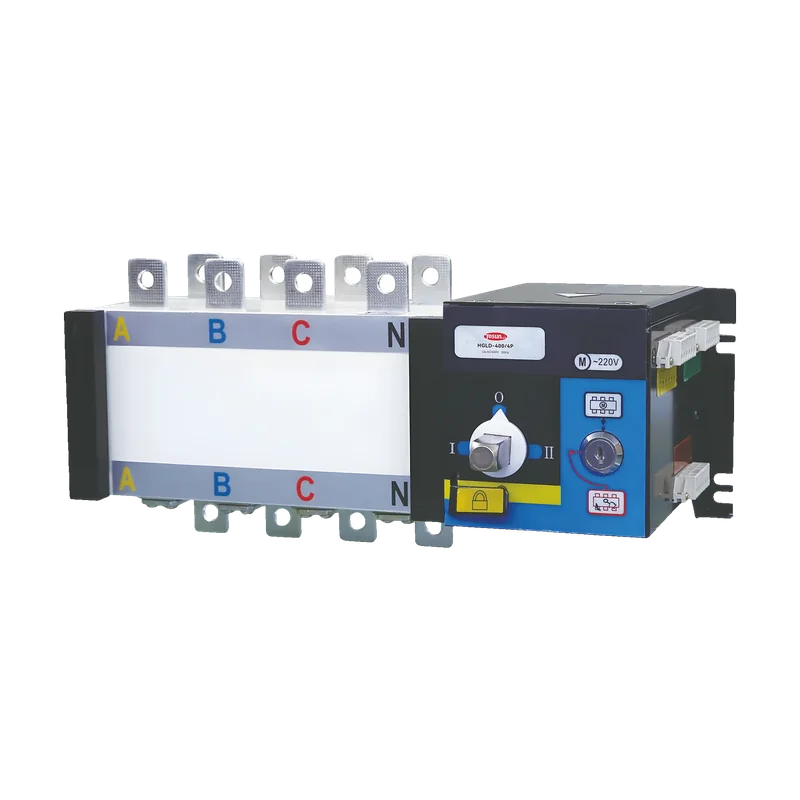

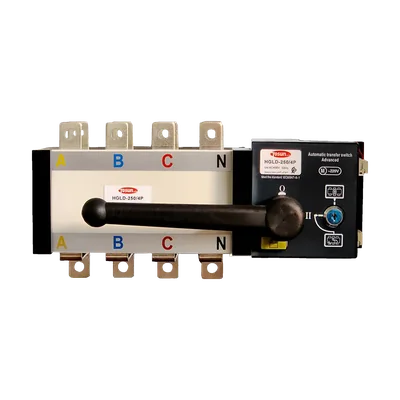

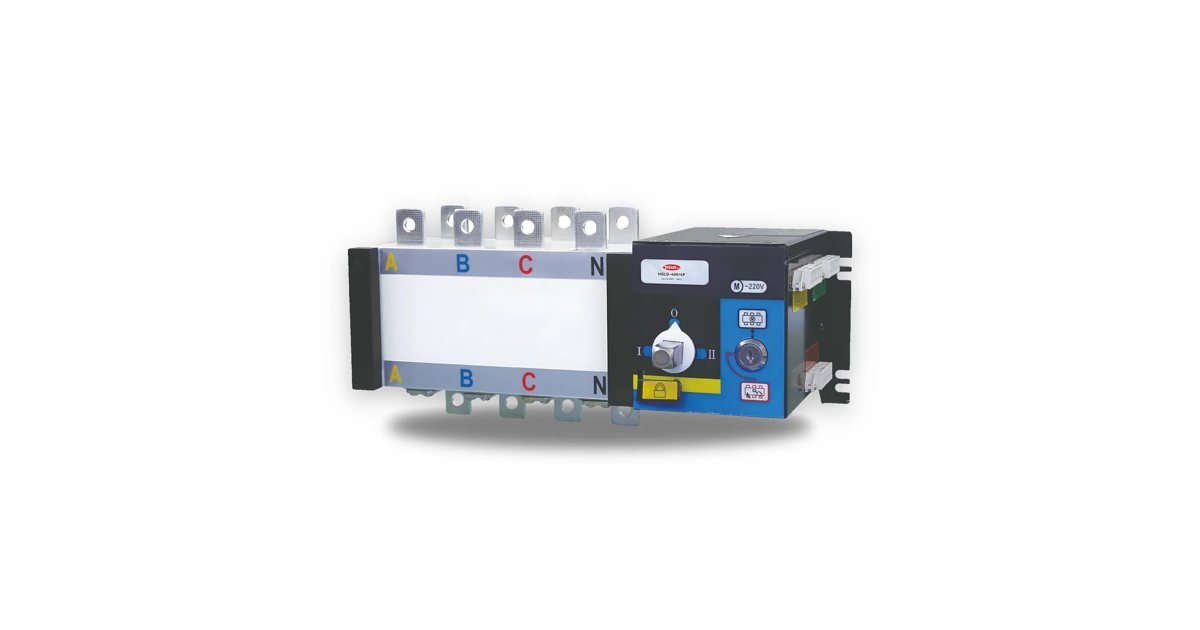

HGLD-250A 4P · HGLD-400A 4P
250–400 A · IEC 60947-3
Inverseurs de sources TOSUNLUX (Tosun) HGLD pour la commutation normal / secours des installations à double alimentation, jusqu'à 440 V AC 50/60 Hz. Au catalogue FAPELEC : HGLD-250A et HGLD-400A tétrapolaires. Pour hôpitaux, bâtiments, banques, aéroports, télécom.
IEC 60947-3IEC 60947-6-1
250–400 ACourant
750 VUi
8 kVUimp
Inverseurs normal / secours HGLD 250–400 A — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Inverseur de sources (commutation normal / secours) |
|---|---|
| Tension assignée d'emploi | jusqu'à 440 V AC 50/60 Hz |
| Tension assignée d'isolement | 750 V |
| Tenue aux chocs Uimp | 8 kV |
| Courant assigné d'emploi (AC-31A · AC-35A · AC-33A) | 250 A · 400 A |
| Courant de courte durée admissible Icw | 9 kA (250 A) · 13 kA (400 A) |
| Courant de court-circuit limité | 100 kA (250 A) · 70 kA (400 A) |
| Tension d'alimentation de commande | DC 24 V · 48 V · 110 V · AC 220 V |
| Temps de commutation | 1,1 s (250 A) · 1,2 s (400 A) |
| Endurance mécanique / électrique | 8 000 / 2 000 manœuvres1 |
|---|---|
| Encombrement et fixation | 360 × 230 × 190 mm (250 A) · 410 × 260 × 220 mm (400 A) · fixation sur platine1 |
| Degré de protection | IP201 |
|---|
| Norme produit | IEC 60947-6-12 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-6-1.
Documentation
- Fiche techniqueInverseurs normal / secours HGLDFRPDF · 335 koTélécharger
- Fiche techniqueمبدلات عادي / احتياطي HGLDARPDF · 237 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 230200377SHA-V1 · EN IEC 60947-3:2021ENWebP · 83 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-110550 · IEC 60947-3:2020ENWebP · 72 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
