Série · Inverseur · TSMQ7-XFZ
Inverseur de sources automatique TSMQ7-XFZ 63 — TOSUNLUX Marocfapelec.ma

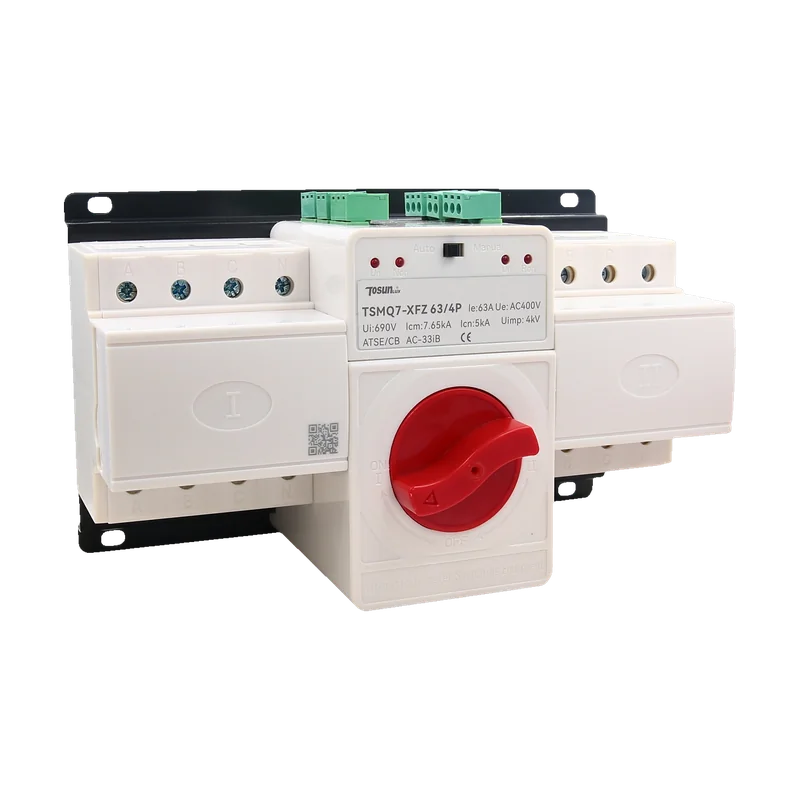

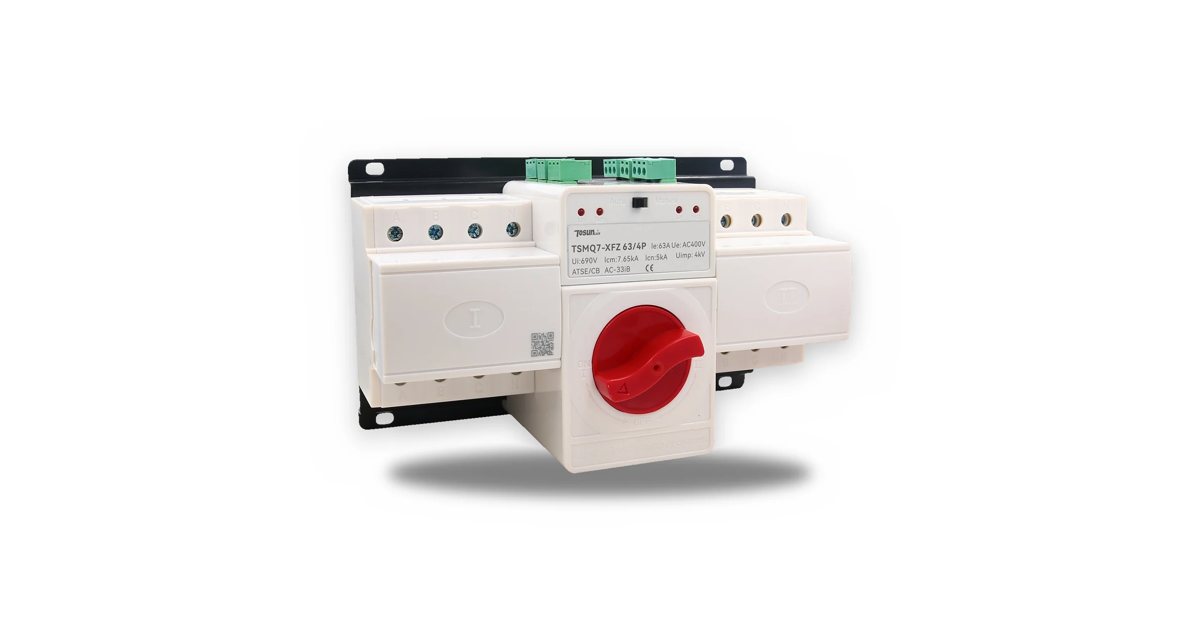

Inverseur de sources automatique TSMQ7-XFZ 63
TSMQ7-XFZ 63 · 4P · 63 A · classe CB
IEC 60947-3
Inverseur de sources automatique TOSUNLUX (Tosun) TSMQ7-XFZ de classe CB pour les installations à double alimentation (réseau / secours ou groupe) jusqu'à 400 V et 63 A : bascule automatique de la source normale vers la source de secours. Pour immeubles, commerces, désenfumage, ascenseurs, éclairage de sécurité, pompes, photovoltaïque. Référence FAPELEC : TSMQ7-XFZ 63 4P 63 A.
IEC 60947-3IEC 60947-6-1
63 ACourant
CBClasse
4PPôles
Inverseur de sources automatique TSMQ7-XFZ 63 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Catégorie | Inverseur de sources automatique, classe CB |
|---|---|
| Pôles | 4P |
| Courant assigné | 63 A |
| Tension assignée d'emploi | 230/400 V |
| Tension d'isolement Ui | 690 V |
| Tenue aux chocs Uimp | 4 kV |
| Pouvoir de coupure en court-circuit | 5 kA |
| Pouvoir de fermeture de courte durée | 7,65 kA |
| Courbe / déclencheur | Disjoncteurs intégrés courbe C1 |
| Endurance mécanique | 4 500 manœuvres |
|---|---|
| Endurance électrique | 1 500 manœuvres |
| Dimensions 4P (W × L × H) | 227 × 135 × 110 mm |
| Capacité de raccordement | 2,5 – 25 mm²1 |
| Couple de serrage | 2,5 N·m1 |
| Largeur / modules | 227 mm (4P)1 |
| Température de service | −5 … +40 °C |
|---|---|
| Degré de protection | IP201 |
| Norme produit | IEC 60947-6-12 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-6-1.
Documentation
- Fiche techniqueInverseur de sources automatique TSMQ7-XFZ 63FRPDF · 329 koTélécharger
- Fiche techniqueمبدل مصادر أوتوماتيكي TSMQ7-XFZ 63ARPDF · 263 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 230200377SHA-V1 · EN IEC 60947-3:2021ENWebP · 83 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-110550 · IEC 60947-3:2020ENWebP · 72 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
