Série · Pont redresseur · KBPC
Ponts redresseurs KBPC 30–150 A · 1 600 V — TOSUNLUX Marocfapelec.ma
Ponts redresseurs KBPC
KBPC3510 · KBPC5010 · 35 / 50 A · 1 000 V
30–150 A · 1 600 V · IEC 60747-2

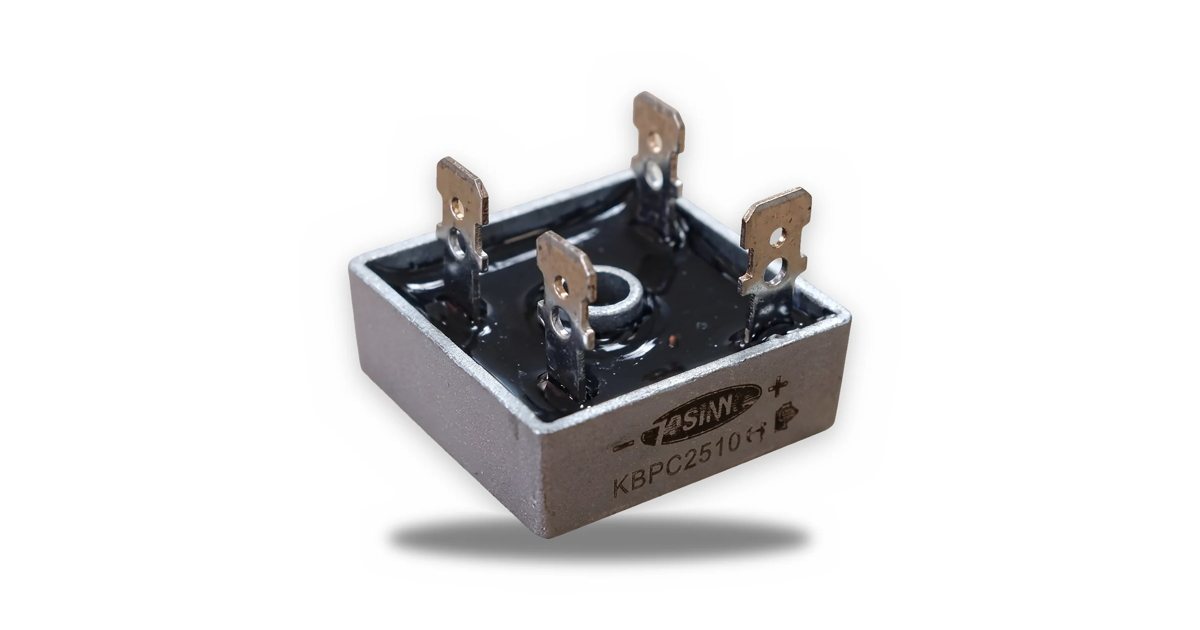

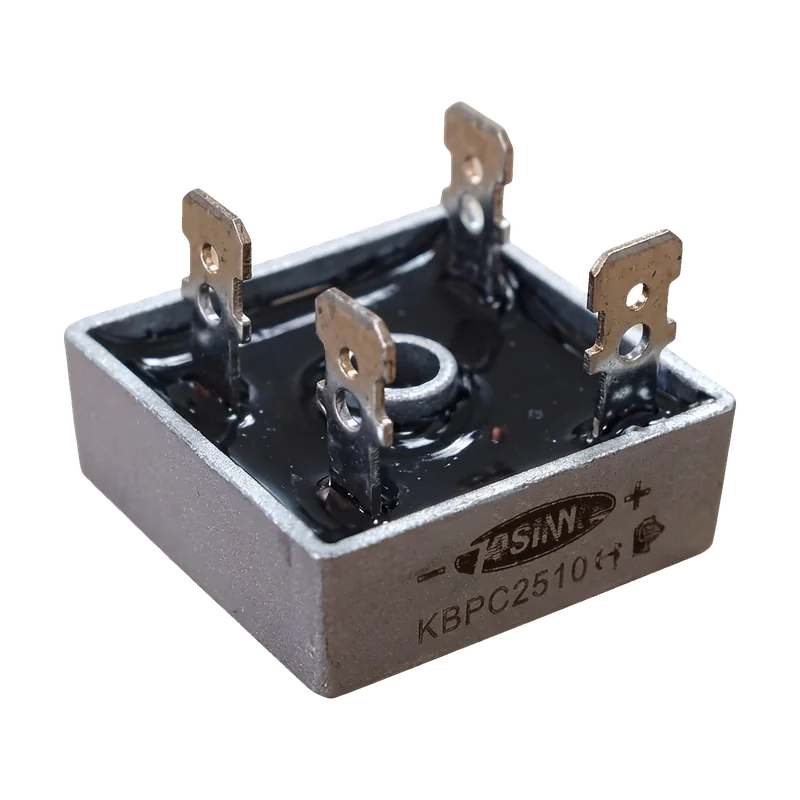

Ponts redresseurs monophasés TOSUNLUX (Tosun) KBPC à boîtier carré et semelle métallique, 35 et 50 A, 1 000 V, pour alimentations, chargeurs et commandes de freins.
IEC 60747-2
35–50 ACourant
1 000 VTension
Sur dissipateurMontage
Ponts redresseurs KBPC 30–150 A · 1 600 V — TOSUNLUX Marocfapelec.maSélecteur de références
2 références| Comparer | |||||
|---|---|---|---|---|---|
| Pont redresseur monophasé | 35 A | 1 000 V | Redressement, chargeurs | ||
| Pont redresseur monophasé | 50 A | 1 000 V1 | Redressement, chargeurs |
Aucune référence ne correspond à ces filtres.
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Aussi recherché sous : MDQ-30A · MDQ-60A · MDQ-100A · MDQ-150A · MDS-30A · MDS-150A · KBPC3510 · KBPC5010
Caractéristiques techniques
| Type | Pont redresseur monophasé à diodes |
|---|---|
| Chute de tension directe | 1,1 – 1,3 V par diode1 |
| Montage | Semelle isolée à visser sur dissipateur, pâte thermique |
|---|
| Isolement semelle | 2 500 V AC1 |
|---|---|
| Norme / marquage | IEC 60747-22 |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60747-2.
