Relais embrochables industriels MN4T · 57.04 · TS80-2
4 inverseurs · 2 inverseurs 10 A · bobines 24, 48, 220 V
TOSUNLUX (Tosun) · 24–240 V · IEC 61810-1

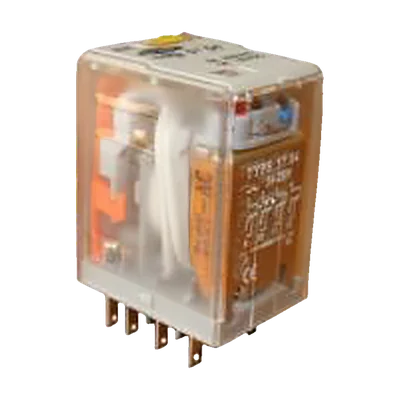

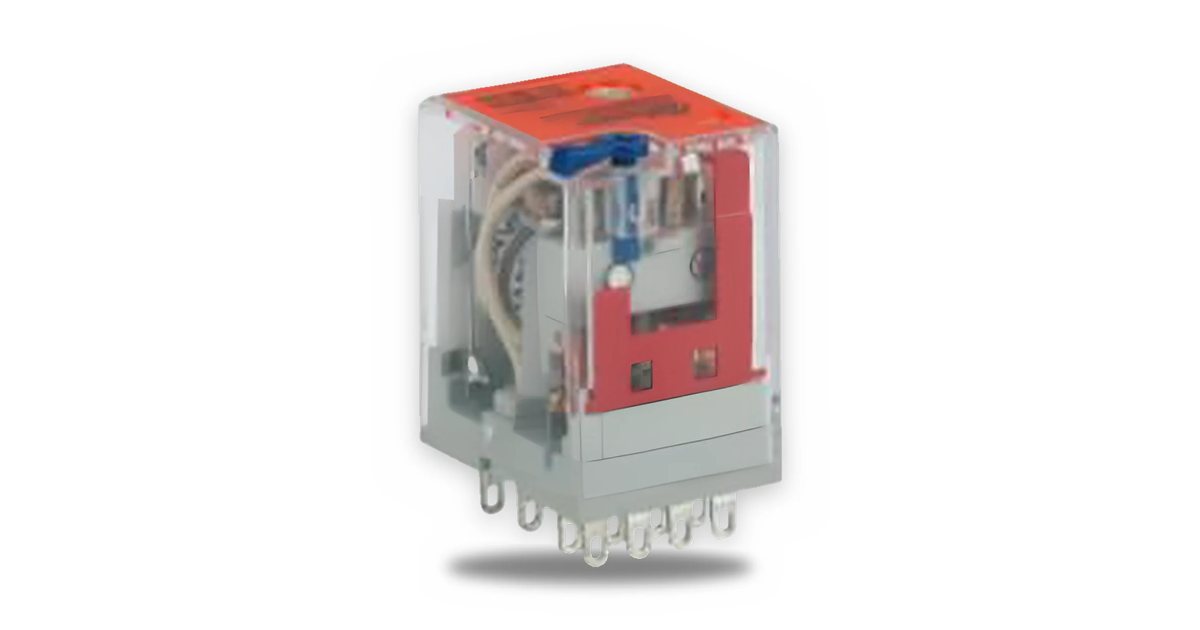

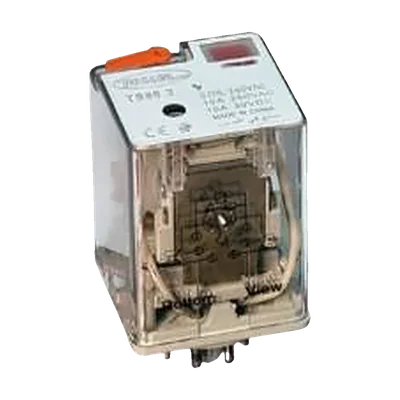

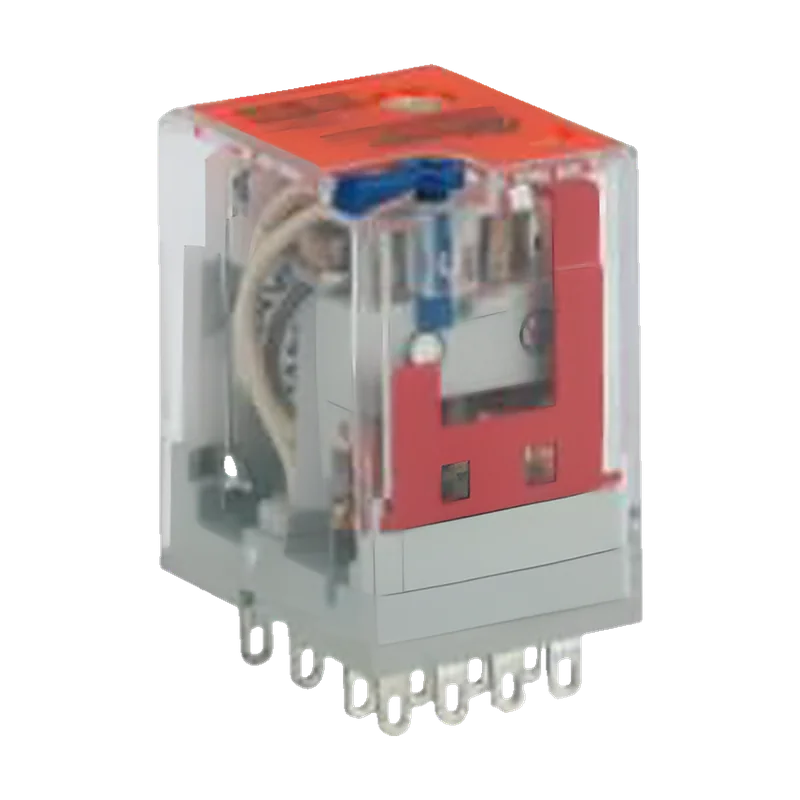

Relais de commande embrochables pour armoires d'automatisme : MN4T et 57.04 miniatures à 4 inverseurs (14 broches plates), TS80-2 à 2 inverseurs sur culot rond 8 broches, avec voyant et bouton de test. Socles PYF14A-E et PF083A disponibles.
IEC 61810-1
2 à 4 inverseursContacts
6–10 ACourant
24 · 48 · 220 VBobines
Relais embrochables industriels MN4T · 57.04 · TS80-2 — TOSUNLUX Marocfapelec.maSélecteur de références
7 référencesAucune référence ne correspond à ces filtres.
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Aussi recherché sous : MN4T · TS80-2 · MY4 · 4RT · 2RT · SHD-24DC
Caractéristiques techniques
| Signalisation | Voyant de bobine et bouton de test manuel1 |
|---|---|
| Endurance | Mécanique 10⁷ · électrique 10⁵ manœuvres1 |

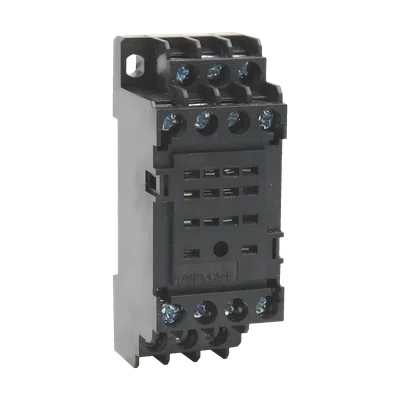

| PYF14A-E | 14 broches plates |

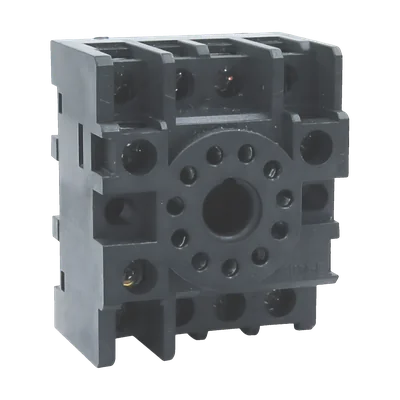

| PF113A-E | 11 broches rondes |

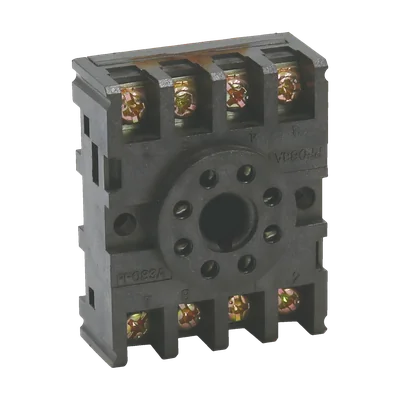

| PF083A | 8 broches rondes |
| Type | Relais électromécanique embrochable · Socles pour relais embrochables1 |
| Tension de bobine | 24 · 48 · 220 V AC/DC1 |
| Tension assignée | 300 V1 |
| Courant assigné | 10 A1 |
| Culots | 14 broches plates (MN4T, 57.04) · 8 broches rondes (TS80-2) |
|---|---|
| Montage | Sur socle PYF14A-E · PF113A-E · PF083A, rail DIN2 |
| Raccordement | Bornes à vis |
| Norme / marquage | IEC 61810-13 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : rail symétrique 35 mm IEC 60715 (EN 60715) ; module 17,5 / 18 mm (DIN 43880).
- 3 Valeur normative : IEC 61810-1.
Documentation
- Fiche techniqueRelais embrochables industriels MN4T · 57.04 · TS80-2FRPDF · 406 koTélécharger
- Fiche techniqueمرحلات قابلة للتركيب MN4T · 57.04 · TS80-2ARPDF · 328 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
