Série · Relais de niveau · TRL8
Relais de niveau à électrodes TRL8 — TOSUNLUX Marocfapelec.ma
Relais de niveau à électrodes TRL8

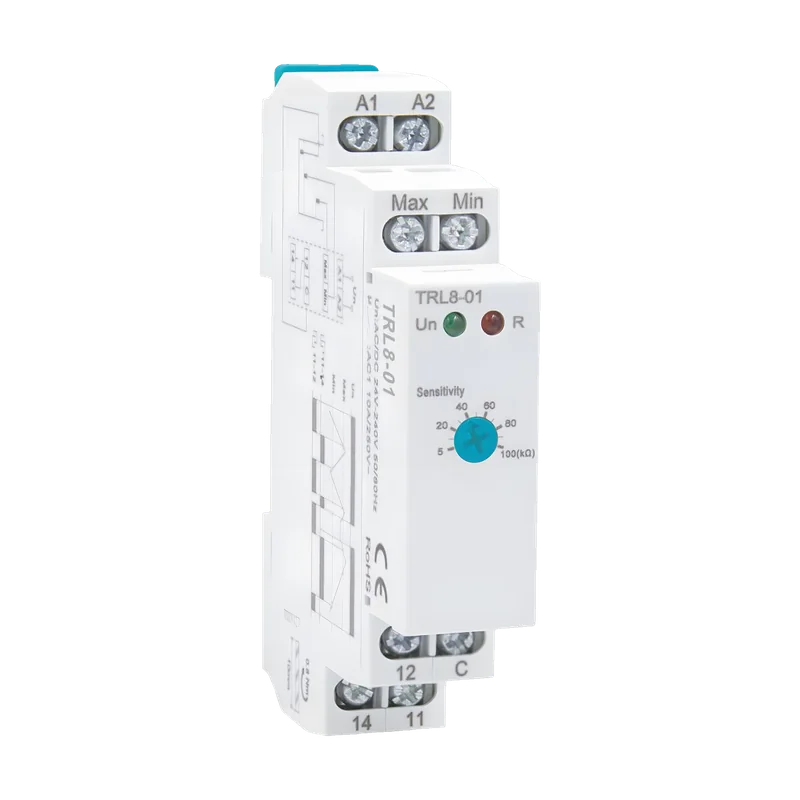

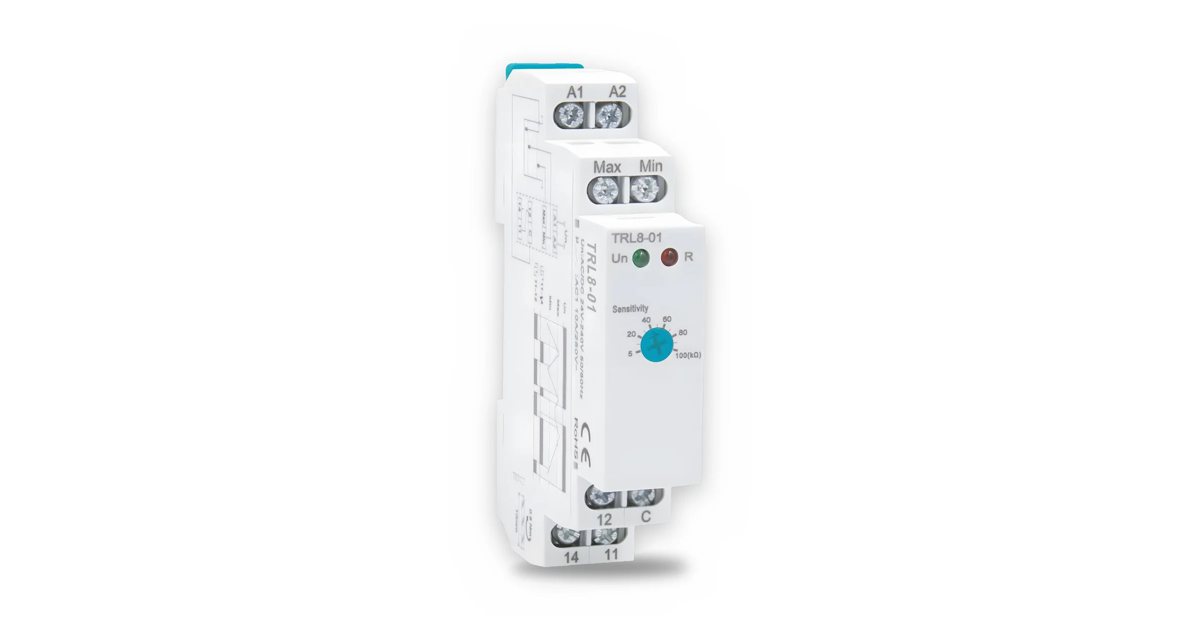

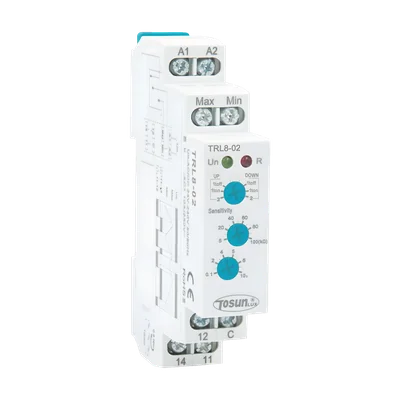

TRL8-01 · TRL8-02
AC/DC 24–240 V · EN 60255-1
Relais de contrôle de niveau TOSUNLUX (Tosun) TRL8 pour liquides conducteurs : surveillance du niveau dans les puits, bassins, réservoirs et cuves par électrodes. TRL8-01 à deux niveaux, TRL8-02 à un ou deux niveaux avec choix remplissage ou vidange. Sensibilité réglable, alimentation 24 à 240 V AC/DC isolée galvaniquement.
EN 60255-1
5–100 kΩSensibilité
10 A AC-1Sortie
18 mmLargeur
Relais de niveau à électrodes TRL8 — TOSUNLUX Marocfapelec.maSélecteur de références
3 référencesAucune référence ne correspond à ces filtres.
Aussi recherché sous : TRL8 · TRL8-01 · TRL8-02
Tableaux de choix
Matrice de fonctions des relais de contrôle
| Fonction | TDP-1 · TDP-3 | TDP-2 | TDP-4 | JL-VP | TRV8 | TRL8 | TRT8 |
|---|---|---|---|---|---|---|---|
| Surtension | |||||||
| Sous-tension | |||||||
| Surintensité | |||||||
| Ordre et absence de phases | |||||||
| Déséquilibre de phases | |||||||
| Niveau de liquide | |||||||
| Temporisation de sortie | |||||||
| Réenclenchement automatique | |||||||
| Coupure de puissance intégrée | |||||||
| Contact de sortie | |||||||
| Montage rail DIN |
● fonction assurée.
Caractéristiques techniques
| Type | Relais de contrôle de niveau à électrodes |
|---|---|
| Alimentation | AC/DC 24 – 240 V · 50 – 60 Hz · bornes A1 – A2 |
| Isolement | Alimentation séparée galvaniquement |
| Tolérance de tension | −15 % · +10 % |
| Consommation | 2 VA max |
| Grandeur surveillée | Résistance entre électrodes (liquide conducteur)1 |
| Sensibilité (résistance d'entrée) | Réglable de 5 à 100 kΩ |
| Tension aux électrodes | AC 5 V max |
| Courant dans la sonde | AC < 0,1 mA |
| Temps de réponse | 400 ms max |
| Longueur maximale du câble de sonde | 800 m (sensibilité 25 kΩ) · 200 m (100 kΩ) |
| Capacité maximale du câble de sonde | 400 nF (25 kΩ) · 100 nF (100 kΩ) |
| Temporisation de sortie (TRL8-02) | Réglable de 0,1 à 10 s |
| Sortie | 1 inverseur · 10 A (AC-1) |
| Tension commutée | AC 250 V · DC 24 V |
| Endurance | Mécanique 1 × 10⁷ · électrique (AC-1) 1 × 10⁵ manœuvres |
| Seuils / plages de réglage | Sensibilité réglable de 5 à 100 kΩ1 |
| Précision | ± 5 %1 |
| Encombrement | 1 module 18 mm · hauteur 90 mm · profondeur 64 mm |
|---|---|
| Bornes de sonde | Max · Min · C |
| Température de service | −20 °C à +55 °C |
|---|---|
| Degré de protection | IP201 |
| Norme | EN 60255-1 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
