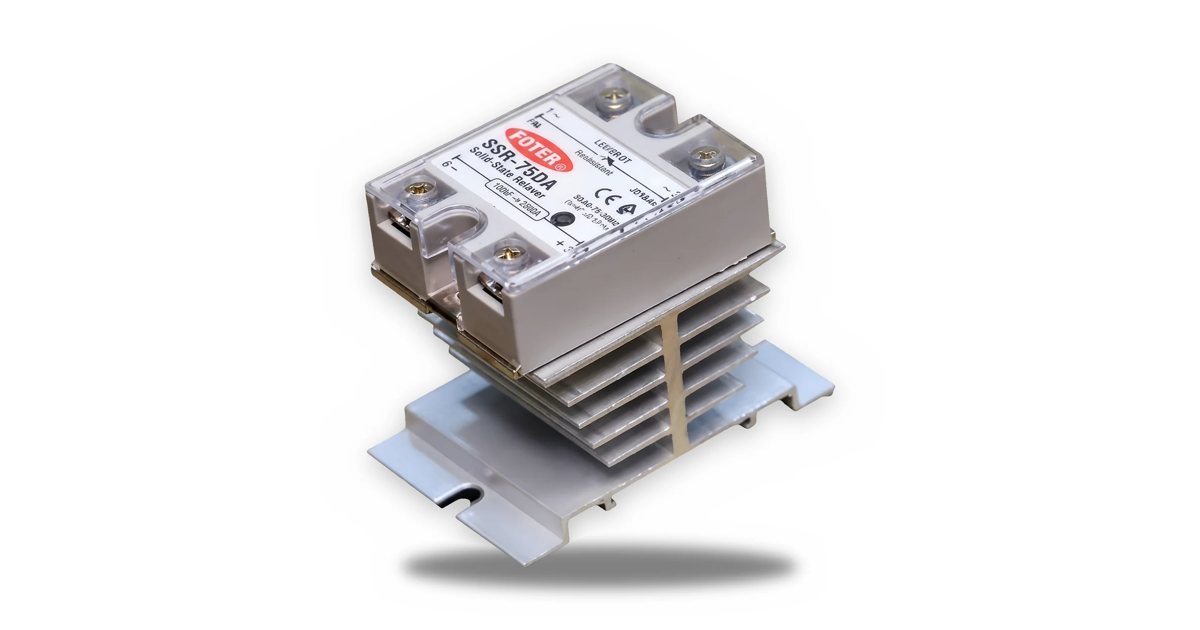

Relais statiques monophasés SSR-DA
40 · 60 · 75 A · commande 3 – 32 V DC · dissipateurs
TOSUNLUX (Tosun) · 40–75 A · IEC 62314
Relais statiques (SSR) pour commuter sans usure ni bruit des charges résistives en courant alternatif (résistances de chauffage, fours, extrudeuses) à partir d'une sortie d'automate ou de régulateur de température en courant continu. À monter sur dissipateur.
IEC 62314
40–75 ACourant
3–32 V DCCommande
Au zéro de tensionCommutation
Relais statiques monophasés SSR-DA 40–75 A — TOSUNLUX Marocfapelec.maSélecteur de références
4 références| Comparer | |||||
|---|---|---|---|---|---|

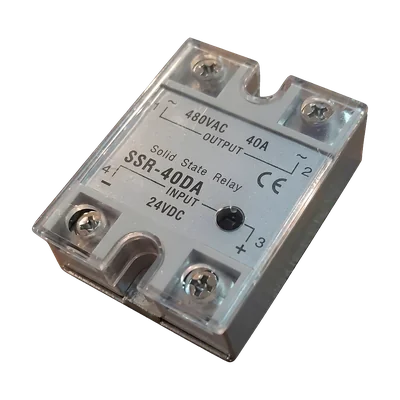

| 40 A | 480 V AC | 24 V DC · 3 – 32 V DC | Sur dissipateur | ||
| 60 A | 480 V AC | 24 V DC · 3 – 32 V DC | Sur dissipateur | ||

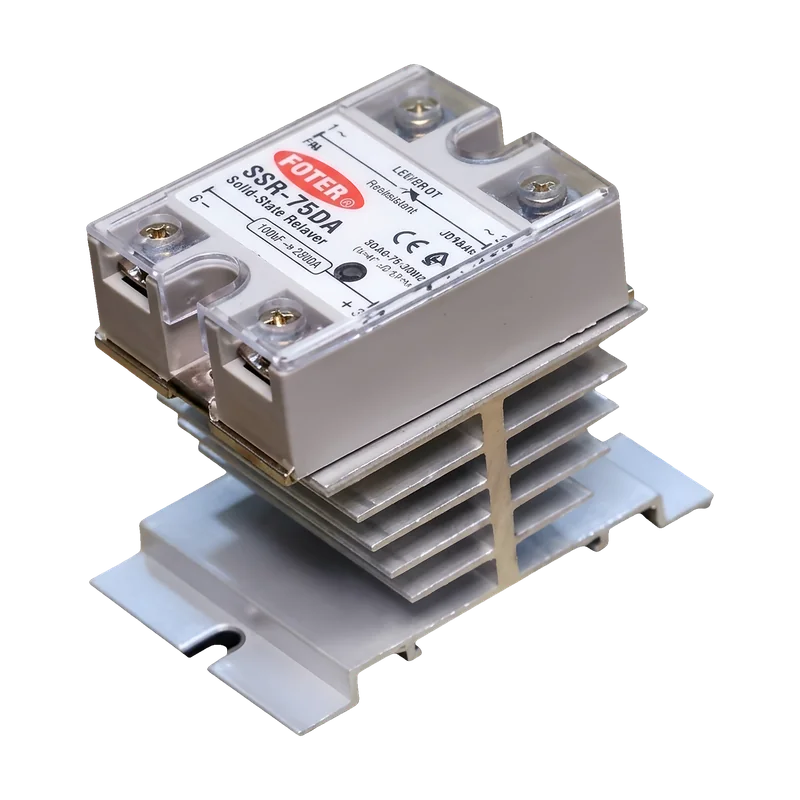

| 75 A | 24 – 380 V AC1 | 3 – 32 V DC1 | Sur dissipateur ventilé | ||
| — | — | — | Profilé aluminium |
Aucune référence ne correspond à ces filtres.
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Aussi recherché sous : SSR-40DA · SSR-60DA · SSR-75DA · 40DA · 60DA · 75DA
Caractéristiques techniques
| Type | Relais statique monophasé, entrée DC, sortie AC (« DA ») |
|---|---|
| Commutation | Au passage par zéro de la tension1 |
| Signalisation | LED d'entrée |
| Raccordement | 4 bornes à vis · capot de protection |
|---|---|
| Montage | Sur dissipateur avec pâte thermique (déclassement au-delà de 10 A sans dissipateur) |
| Isolement entrée / sortie | 2 500 V AC1 |
|---|---|
| Norme / marquage | IEC 623142 |
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 62314.
Documentation
- Fiche techniqueRelais statiques monophasés SSR-DAFRPDF · 358 koTélécharger
- Fiche techniqueمرحلات صلبة أحادية الطور SSR-DAARPDF · 280 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
