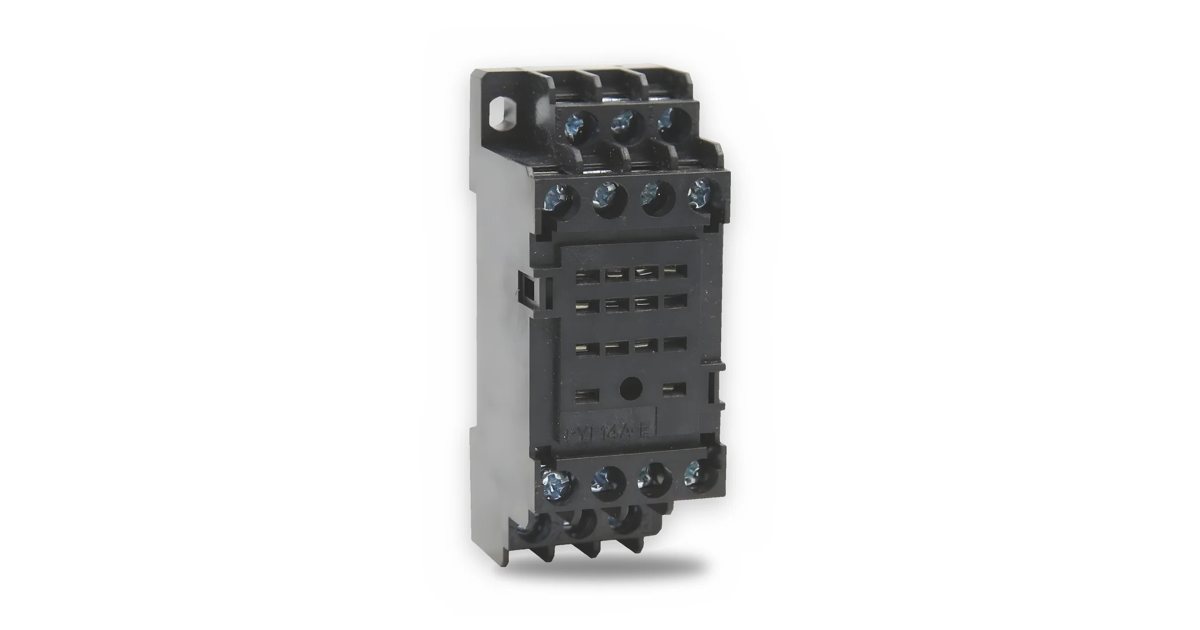

Socles pour relais embrochables
PYF14A-E · PF113A-E · PF083A · 18F-4Z-C4
8 · 11 · 14 broches · IEC 61984
Socles TOSUNLUX (Tosun) à bornes à vis pour relais embrochables 8, 11 et 14 broches, à fixer sur rail DIN ou par vis.
IEC 61984
8 · 11 · 14Broches
À visBornes
Rail DINMontage
Socles pour relais embrochables — TOSUNLUX Marocfapelec.maSélecteur de références
4 références| Comparer | ||||
|---|---|---|---|---|

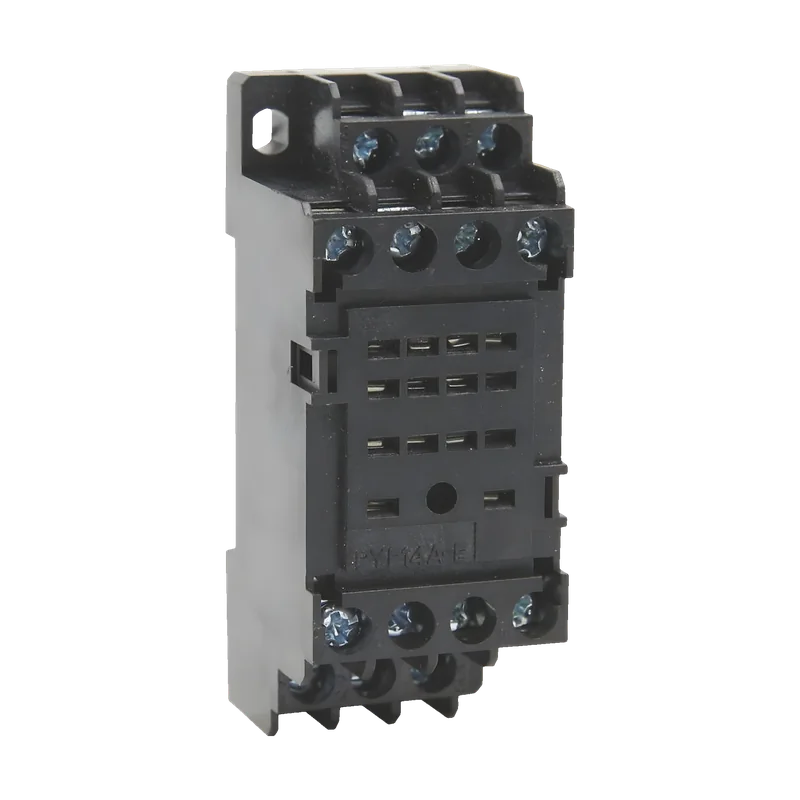

| PYF14A-E | Socle pour relais miniature | 14 | ||
| PF113A-E | Socle pour relais à broches rondes | 11 | ||
| PF083A | Socle pour relais à broches rondes | 8 | ||
| — | Socle pour relais | 14 |
Aucune référence ne correspond à ces filtres.
Aussi recherché sous : PYF14A-E · PF113A-E · PF083A · TS80-2 · MN4T · MY4 · MK2P
Caractéristiques techniques
| Type | Socles pour relais embrochables |
|---|---|
| Tension assignée | 300 V1 |
| Courant assigné | 10 A1 |
| PYF14A-E | 14 broches plates |
| PF113A-E | 11 broches rondes |
| PF083A | 8 broches rondes |
| Raccordement | Bornes à vis |
|---|---|
| Montage | Rail DIN 35 mm ou 2 vis2 |
| Norme / marquage | IEC 619843 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : rail symétrique 35 mm IEC 60715 (EN 60715) ; module 17,5 / 18 mm (DIN 43880).
- 3 Valeur normative : IEC 61984.
Documentation
- Fiche techniqueSocles pour relais embrochablesFRPDF · 321 koTélécharger
- Fiche techniqueقواعد المرحلات القابلة للتركيبARPDF · 259 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
