Série · Télérupteur · BIR
Télérupteur modulaire BIR 16 A 16 A — TOSUNLUX Marocfapelec.ma

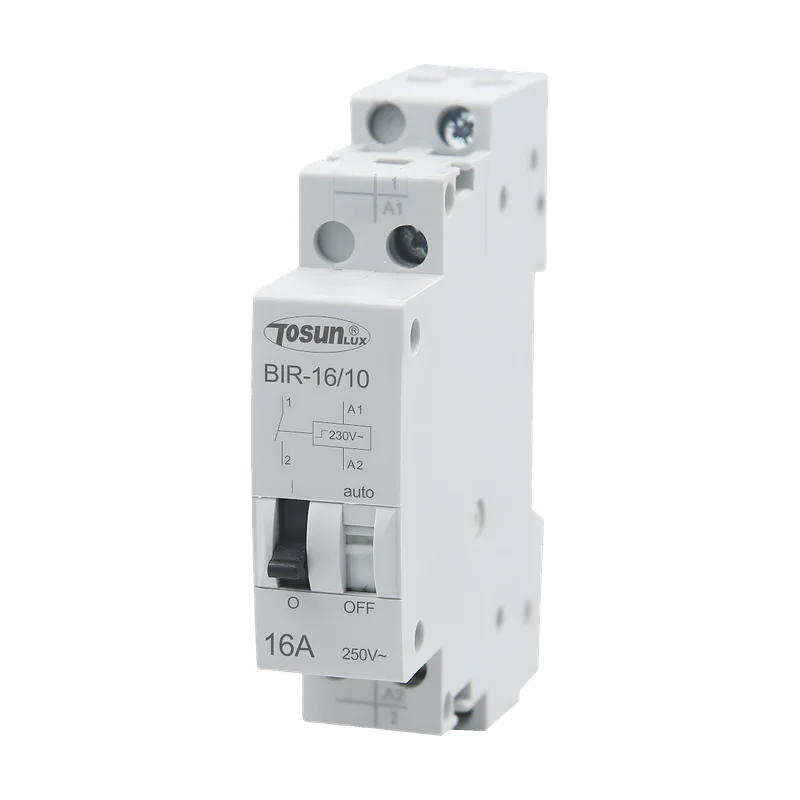

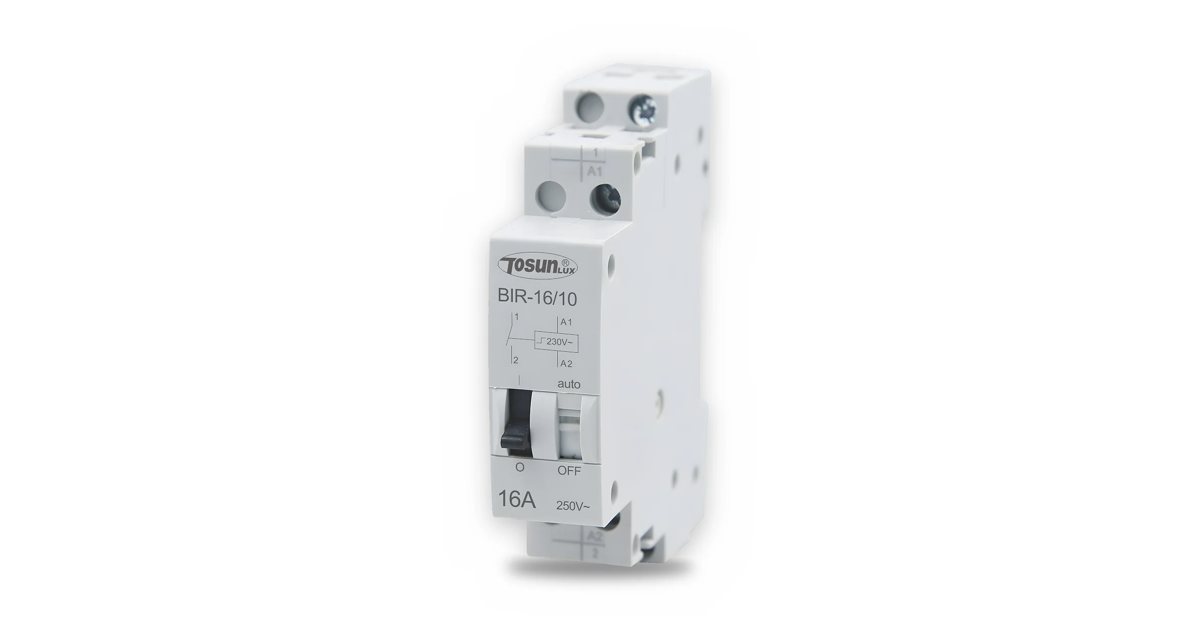

Télérupteur modulaire BIR 16 A
BIR-16/10 · 1 pôle · 16 A
Télérupteur TOSUNLUX (Tosun) BIR pour la commande d'un circuit d'éclairage depuis un nombre illimité de boutons-poussoirs : chaque impulsion sur la bobine inverse la position du contact. Deux positions mécaniques stables, aucune consommation en dehors de l'impulsion.
16 ACourant
440 VIsolement
200 000Endurance
Télérupteur modulaire BIR 16 A 16 A — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Télérupteur (relais à impulsion bistable) |
|---|---|
| Courant assigné | 16 A |
| Tension assignée d'emploi Ue | AC 24 – 250 V |
| Tension assignée d'isolement Ui | AC 440 V |
| Tenue aux chocs Uimp | 6 kV |
| Fréquence | 50 / 60 Hz |
| Tensions de commande TOSUN | AC 24 · 48 · 130 · 230 V — DC 12 · 24 · 48 · 110 V |
| Seuil de fonctionnement | 85 % de Un min |
| Durée de l'impulsion | 50 ms à 1 s · 200 ms conseillés |
| Temps de réponse | 50 ms |
| Puissance appelée pendant l'impulsion | 19 VA |
| Boutons-poussoirs lumineux | Courant total 3 mA max |
| Cadence | 5 manœuvres par minute · 100 par jour max |
| Endurance électrique | 200 000 cycles (AC-21) · 100 000 cycles (AC-22) |
| Consommation au repos | Nulle (deux positions mécaniques stables) |
| Montage | 1 module 18 mm · rail DIN 35 mm1 |
|---|
| Catégorie de surtension | IV |
|---|
- 1 Valeur normative : rail symétrique 35 mm IEC 60715 (EN 60715) ; module 17,5 / 18 mm (DIN 43880).
