Relais temporisés modulaires TRT8

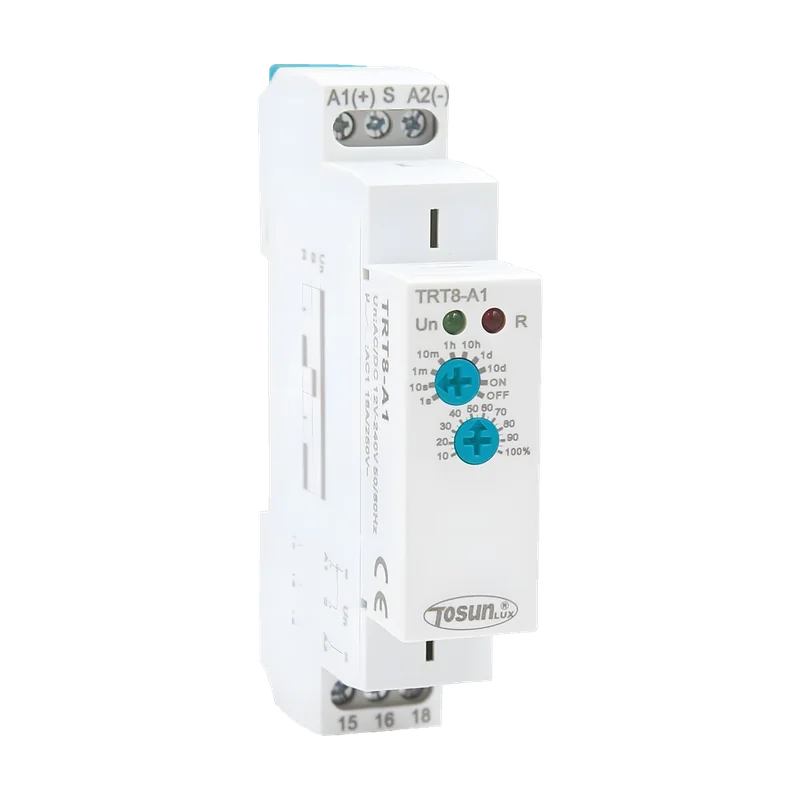

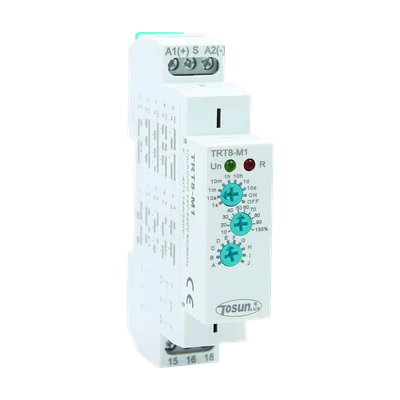

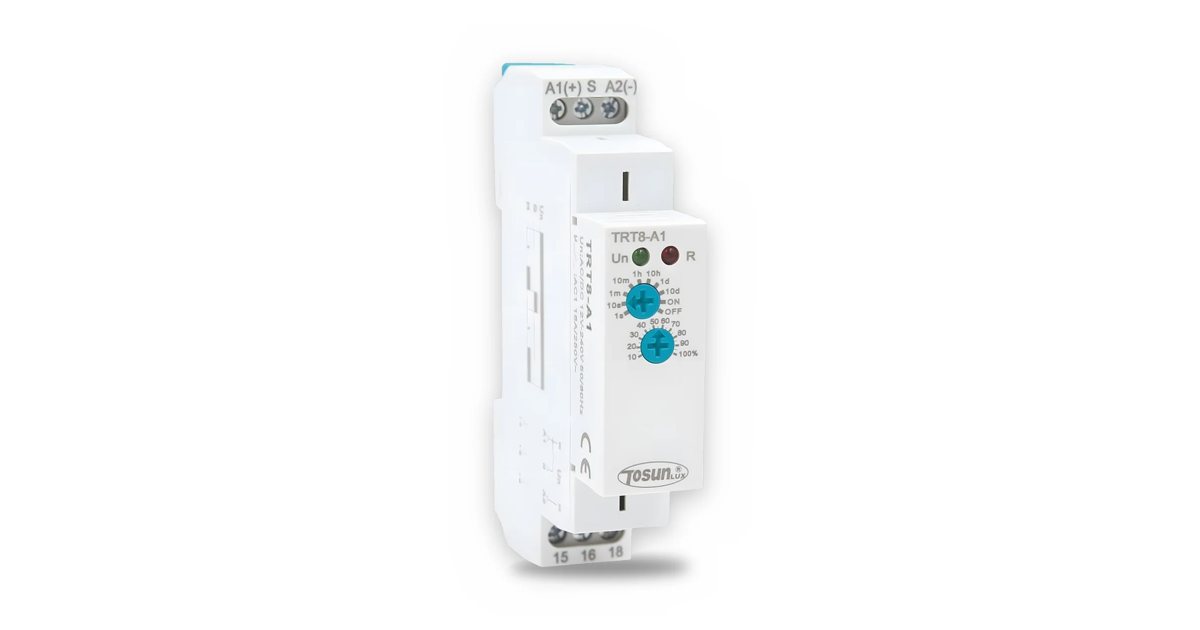

TRT8-A1 · TRT8-A2 · TRT8-M1 multifonction
0,1 s – 10 jours · IEC 60947-5-1
Relais temporisés TOSUNLUX (Tosun) TRT8 sur un seul module de 18 mm : TRT8-A à retard à la mise sous tension, 1 ou 2 inverseurs, et TRT8-M1 multifonction à 10 fonctions. Dix plages de 0,1 s à 10 jours réglées par potentiomètre, alimentation 12 à 240 V AC/DC.
EN 61812-1IEC 60947-5-1
0,1 s – 10 jTemporisation
16 A AC-1Sortie
18 mmLargeur
Relais temporisés modulaires TRT8 — TOSUNLUX Marocfapelec.maSélecteur de références
3 référencesAucune référence ne correspond à ces filtres.
Aussi recherché sous : TRT8 · TRT8-M1 · W240 · 10J
Tableaux de choix
Matrice de fonctions des relais de contrôle
| Fonction | TDP-1 · TDP-3 | TDP-2 | TDP-4 | JL-VP | TRV8 | TRL8 | TRT8 |
|---|---|---|---|---|---|---|---|
| Surtension | |||||||
| Sous-tension | |||||||
| Surintensité | |||||||
| Ordre et absence de phases | |||||||
| Déséquilibre de phases | |||||||
| Niveau de liquide | |||||||
| Temporisation de sortie | |||||||
| Réenclenchement automatique | |||||||
| Coupure de puissance intégrée | |||||||
| Contact de sortie | |||||||
| Montage rail DIN |
● fonction assurée.
Caractéristiques techniques
| Type | Relais temporisé modulaire |
|---|---|
| Alimentation — version W240 | AC/DC 12 – 240 V · 50 – 60 Hz |
| Alimentation — version A230 | AC 230 V · 50 – 60 Hz |
| Bornes d'alimentation | A1 – A2 |
| Tolérance de tension | −15 % · +10 % |
| Consommation (W240) | AC 0,09 – 3 VA · DC 0,05 – 1,7 W |
| Tension d'isolement | 250 V · 4 kV entre alimentation et contacts1 |
| Plages de temps | 0,1 s à 10 jours en 10 plages · positions ON et OFF |
| Réglage | Par potentiomètre |
| Précision de réglage | 10 % (mécanique) |
| Fidélité de répétition | 0,2 % |
| Fonctions TRT8-M1 | 5 commandées par l'alimentation · 4 par l'entrée de commande · 1 télérupteur |
| Sortie | 1 ou 2 inverseurs · 16 A (AC-1) |
| Tension commutée | AC 250 V · DC 24 V |
| Charge minimale en courant continu | 500 mW |
| Signalisation | LED verte : alimentation · LED rouge : sortie |
| Endurance | Mécanique 1 × 10⁷ · électrique (AC-1) 1 × 10⁵ manœuvres |
| Temps de réarmement | 200 ms max |
| Temporisations | 0,1 s à 10 jours en 10 plages1 |
| Encombrement | 1 module 18 mm · hauteur 90 mm · profondeur 64 mm |
|---|---|
| Montage | Rail DIN |
| Température de service | −20 °C à +55 °C |
|---|---|
| Température de stockage | −35 °C à +75 °C |
| Degré de protection | IP201 |
| Normes | EN 61812-1 · IEC 60947-5-1 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
