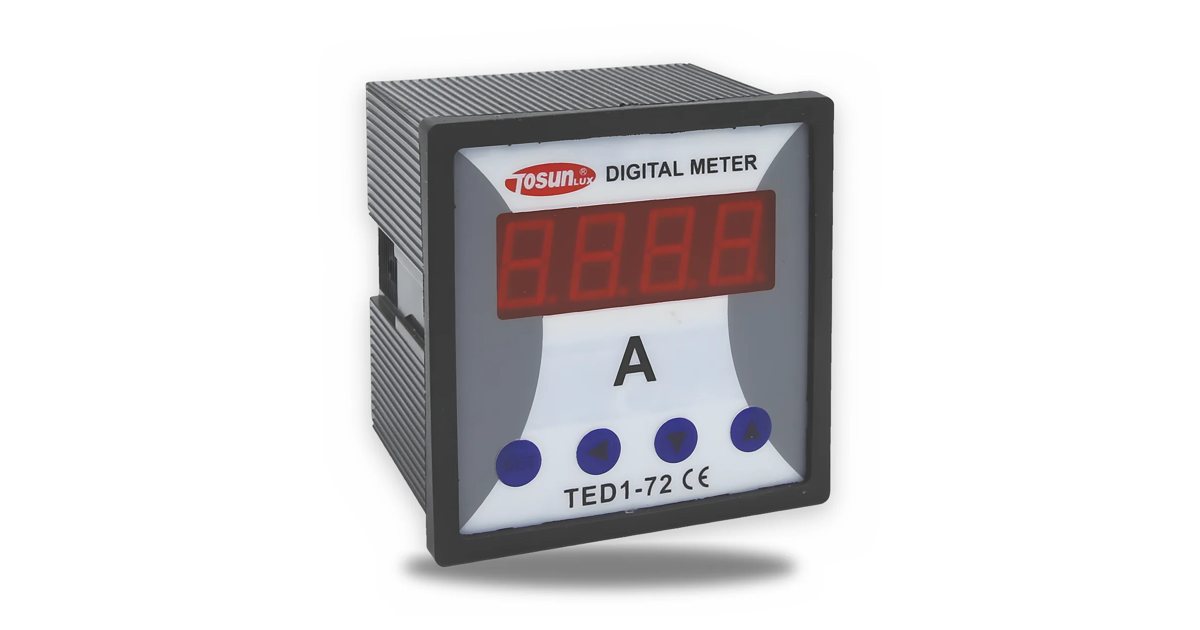

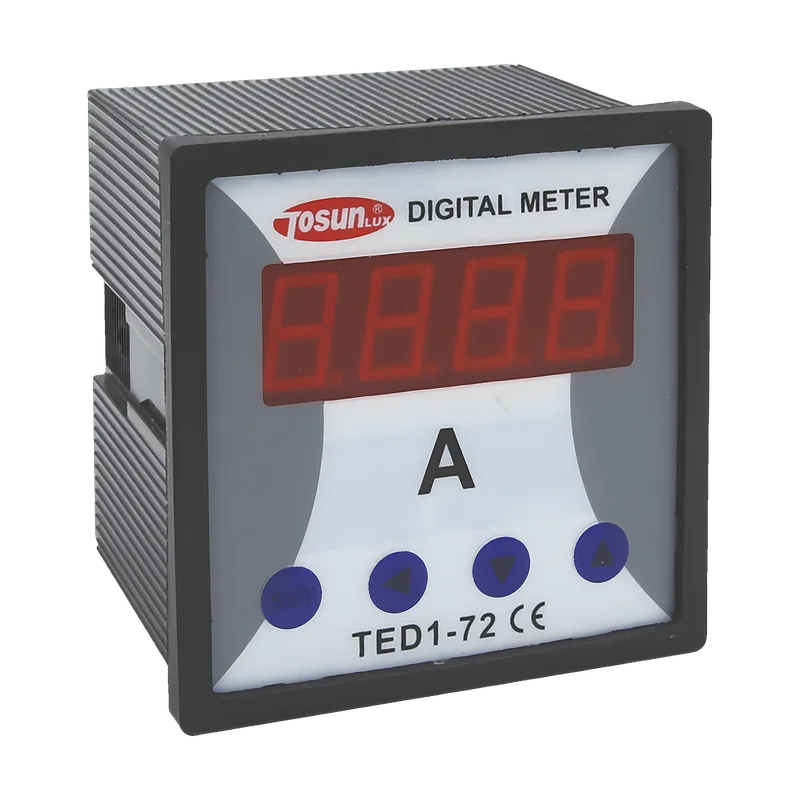

Ampèremètre numérique de tableau TOSUNLUX TED1-72

Série · Afficheur 72 × 72 · TED1

Ampèremètres, voltmètres et fréquencemètres numériques 72 × 72 TED1

Name: Ampèremètres, voltmètres et fréquencemètres numériques 72 × 72 TED1
Brand: TOSUNLUX

TED1-72 · ampèremètre · voltmètre · fréquencemètre

72 × 72 mm

Indicateurs numériques de tableau TOSUNLUX (Tosun) TED1-72 au format 72 × 72 mm, classe 0,5, à afficheur LED : ampèremètre 0 – 5 A (au-delà par transformateur de courant x/5 A), voltmètre 0 – 600 V et fréquencemètre 1 – 999 Hz, alimentation auxiliaire AC 110, 220 ou 380 V.

72 × 72 mmFormat

0,5Classe

A · V · HzMesures

Fiche technique PDF

Sélecteur de références

3 références


Courant	0 – 5 A ; au-delà par TC x/5 A	AC 110, 220 ou 380 V	0,5

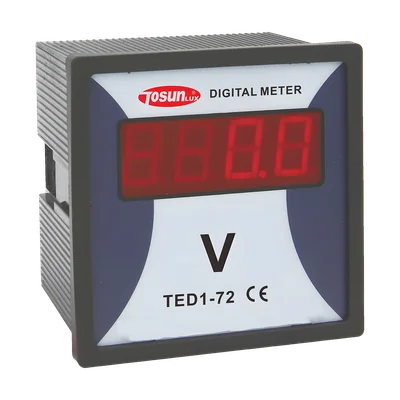

Tension	0 – 600 V ; au-delà par transformateur de tension	AC 110, 220 ou 380 V	0,5

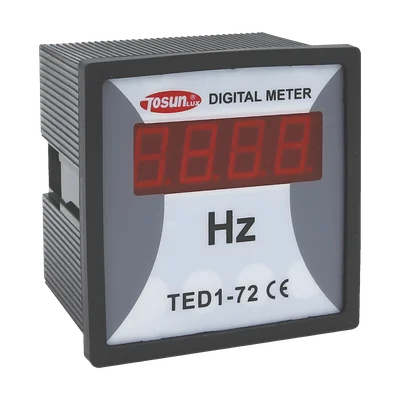

Fréquence	1 – 999 Hz	AC 110, 220 ou 380 V	0,5

Aussi recherché sous : TED1-72 · TED1

Caractéristiques techniques

Électrique
Grandeurs mesurées	Courant 0 – 5 A (au-delà par TC x/5 A) · tension 0 – 600 V · fréquence 1 – 999 Hz
Alimentation auxiliaire	AC 110, 220 ou 380 V · 50 / 60 Hz
Précision	Classe 0,5
Afficheur	LED rouge ou verte, 3 ½ ou 4 ½ chiffres

Mécanique
Format de façade	72 × 72 mm
Montage	Encastré en façade d'armoire

Environnement
Température de service	−10 … +55 °C

Utilisation
Mise en œuvre de l'ampèremètre	Avec transformateur de courant MSQ x/5 A pour les courants supérieurs à 5 A

¹ Valeur d'une série équivalente, à confirmer à la commande.
