FAPELEC · TOSUNLUXFiche technique — Ampèremètres et voltmètres numériques 72 × 72 TED5fapelec.ma/produits/mesure-test-outillage/afficheurs-numeriques-ted5-ted1/ · 22/10/2026
Série · Afficheur 72 × 72 · TED5
Ampèremètres et voltmètres numériques 72 × 72 TED5 — TOSUNLUX Marocfapelec.ma
Ampèremètres et voltmètres numériques 72 × 72 TED5
TED5-72 · ampèremètre · voltmètre · classe 0,5
72 × 72 mm

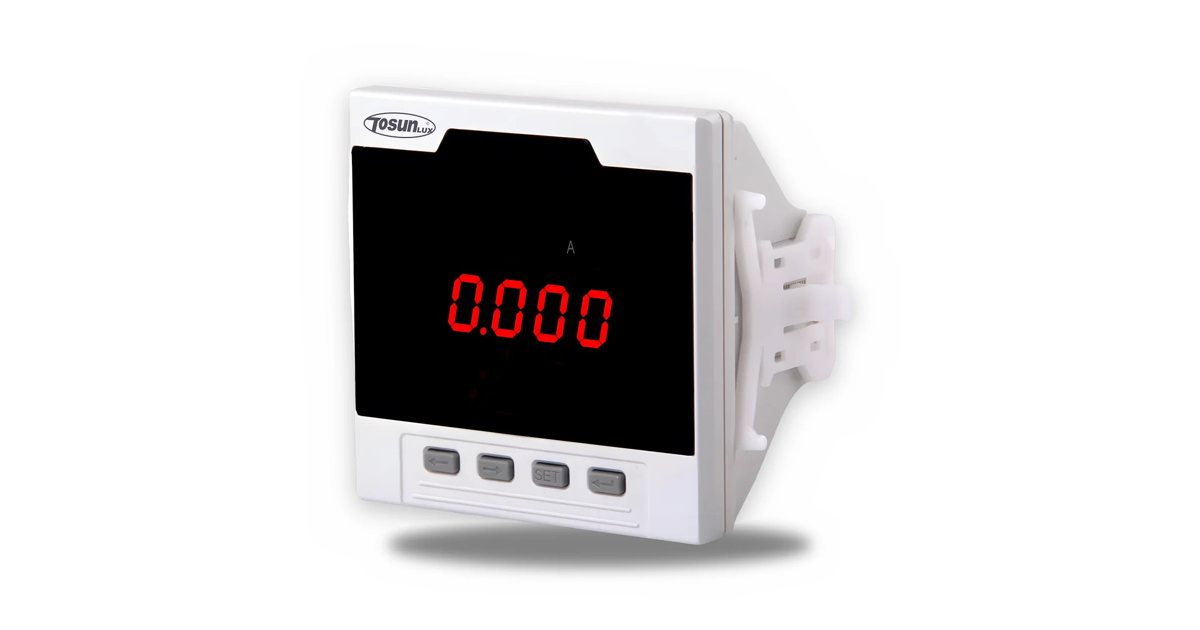

Indicateurs numériques de tableau TOSUNLUX (Tosun) TED5 au format 72 × 72 mm, de classe 0,5 : ampèremètre 0 – 5 A (au-delà par transformateur de courant x/5 A) et voltmètre 0 – 450 V, alimentation auxiliaire universelle AC/DC 80 – 270 V ou AC 380 V.
72 × 72 mmFormat
0,5Classe
80–270 VAlimentation
Ampèremètres et voltmètres numériques 72 × 72 TED5 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Entrée courant | 0 – 5 A ; au-delà de 5 A par transformateur de courant externe |
|---|---|
| Entrée tension | 0 – 450 V ; au-delà par transformateur de tension |
| Fréquence | 45 – 65 Hz |
| Alimentation auxiliaire | AC/DC 80 – 270 V ou AC 380 V · 50 / 60 Hz |
| Précision | Classe 0,5 |
| Afficheur | LED ou LCD |
| Format de façade | 72 × 72 mm |
|---|---|
| Montage | Encastré en façade d'armoire |
| Température de service | −10 … +55 °C1 |
|---|
| Mise en œuvre de l'ampèremètre | Avec transformateur de courant MSQ x/5 A pour les courants supérieurs à 5 A |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
Documentation
- Fiche techniqueAmpèremètres et voltmètres numériques 72 × 72 TED5FRPDF · 302 koTélécharger
- Fiche techniqueأمبيرميترات وفولتميترات رقمية 72 × 72 TED5ARPDF · 228 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
