Voltmètre et ampèremètre modulaires numériques TDD1

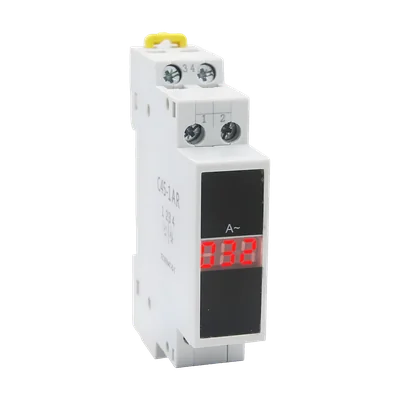

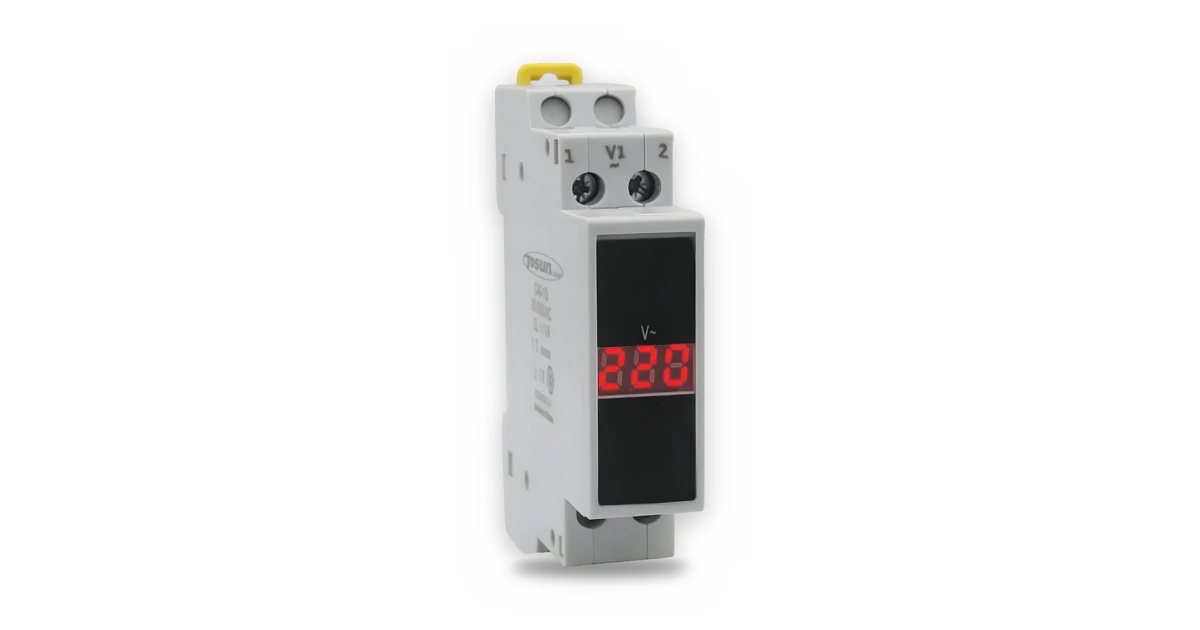

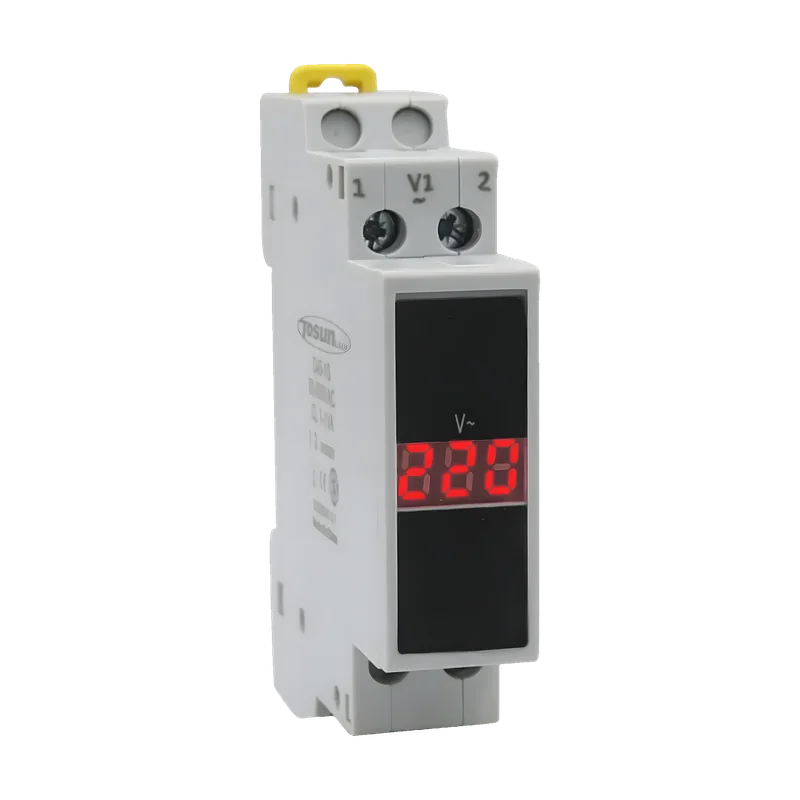

TDD1-1V · TDD1-1A · 1 module 18 mm · rail DIN
IEC 61010-1
Voltmètre et ampèremètre numériques TOSUNLUX (Tosun) au format d'un disjoncteur (1 module de 18 mm sur rail DIN) : affichage permanent de la tension ou du courant dans le tableau, sans percer la porte. Afficheur LED rouge, précision ± 2 %.
IEC 61010-1IEC 61326-1
18 mmLargeur
± 2 %Précision
Rail DINMontage
Voltmètre et ampèremètre modulaires numériques TDD1 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Tension d'isolement assignée | 660 V |
|---|---|
| Consommation du circuit de mesure | ≤ 2 VA |
| Réseau | Sinusoïdal 50 / 60 Hz |
| Alimentation auxiliaire | Autoalimenté par le circuit mesuré1 |
| Afficheur | LED rouge 3 chiffres |
| Rafraîchissement | 1 mesure par seconde |
| TDD1-1A | Jusqu'à 100 A avec transformateur de courant externe |
| Encombrement | 18 × 81 × 66 mm · 1 module |
|---|---|
| Montage | Rail DIN 35 mm |
| Raccordement | Direct (TDD1-1V) · par TC x/5 A (TDD1-1A)1 |
| Façade | 1 module 18 mm sur rail DIN, sans découpe2 |
| Altitude | ≤ 2 000 m |
|---|
| Norme de sécurité | IEC 61010-13 |
|---|---|
| Compatibilité électromagnétique | IEC 61326-14 |
| À éviter | Réseaux à forts harmoniques : variateurs de fréquence, onduleurs |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : rail symétrique 35 mm IEC 60715 (EN 60715) ; module 17,5 / 18 mm (DIN 43880).
- 3 Valeur normative : IEC 61010-1 (appareils de mesure).
- 4 Valeur normative : IEC 61326-1.
