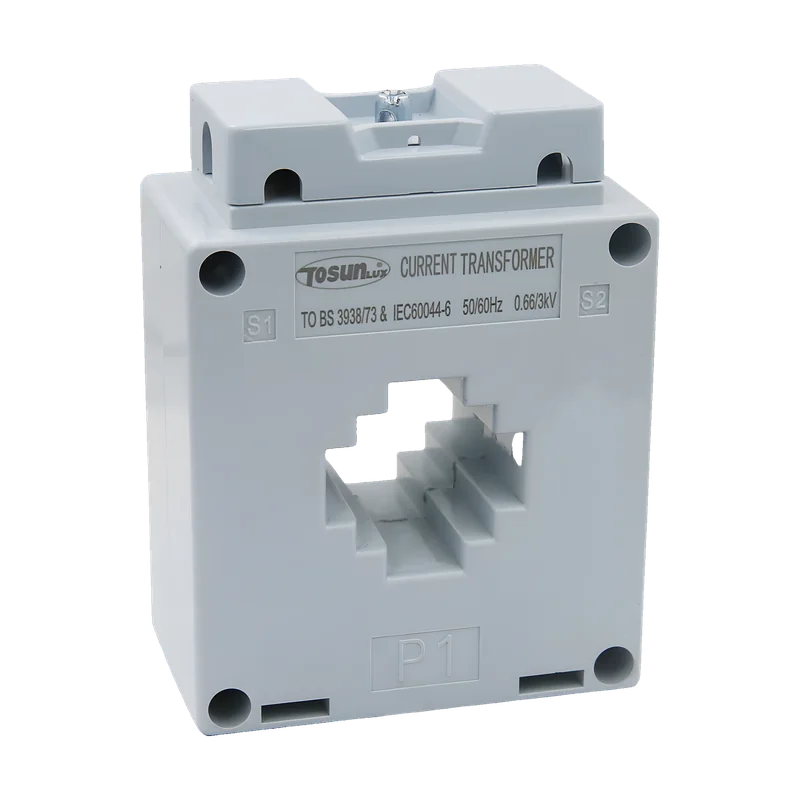

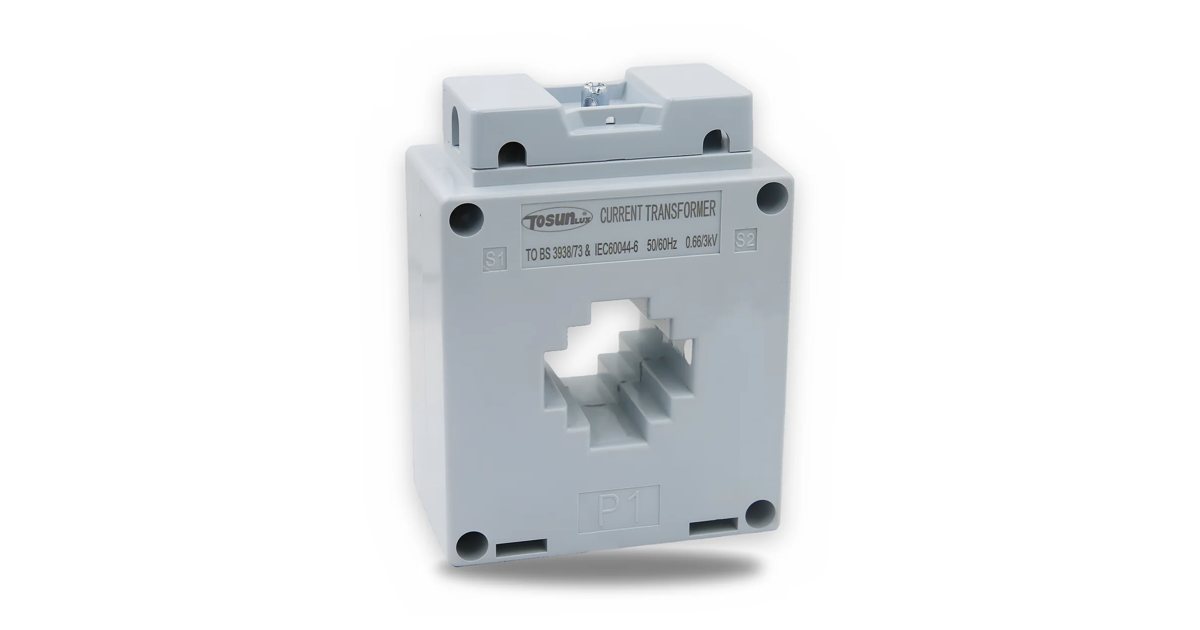

Transformateur de courant TOSUNLUX MSQ-30

Série · Transformateur de courant · MSQ

Transformateurs de courant MSQ 30/5 à 1000/5 A

Name: Transformateurs de courant MSQ 30/5 à 1000/5 A
Brand: TOSUNLUX

MSQ-30 · MSQ-40 · MSQ-60 · MSQ-100 · secondaire 5 A

30–1000/5 A · IEC 61869-2

Transformateurs de courant TOSUNLUX (Tosun) à câble ou barre traversant, pour alimenter ampèremètres, compteurs et relais à partir des forts courants d'un départ : primaire de 30 à 1 000 A, secondaire normalisé 5 A, pour réseaux jusqu'à 660 V.

IEC 61869-2IEC 60185

30–1000 APrimaire

5 ASecondaire

≤ 660 VRéseau

Fiche technique PDF

Sélecteur de références

14 références

RapportPuissance de précisionGamme TOSUN du modèle


30 / 5 A	2,5 VA	30 – 500 / 5 A
40 / 5 A	2,5 VA	30 – 500 / 5 A
50 / 5 A	2,5 VA	30 – 500 / 5 A
60 / 5 A	2,5 VA	30 – 500 / 5 A
70 / 5 A	2,5 VA	30 – 500 / 5 A
80 / 5 A	2,5 VA	30 – 500 / 5 A
100 / 5 A	2,5 VA	30 – 500 / 5 A
150 / 5 A	5 VA	30 – 500 / 5 A
200 / 5 A	5 VA	30 – 500 / 5 A
250 / 5 A	5 VA	100 – 600 / 5 A
400 / 5 A	5 VA	100 – 600 / 5 A
600 / 5 A	5 VA	400 – 1 600 / 5 A
800 / 5 A	10 VA	400 – 1 600 / 5 A
1 000 / 5 A	10 VA	800 – 3 000 / 5 A

Puissances de précision : 2,5 VA de 30/5 à 100/5 A · 5 VA de 150/5 à 600/5 A · 10 VA de 800/5 à 1 000/5 A.

Aussi recherché sous : MSQ-30 · MSQ-40 · MSQ-60 · MSQ-100

Caractéristiques techniques

Électrique
Secondaire	5 A
Tension du réseau	≤ 660 V · 50 / 60 Hz
Tension assignée	≤ 660 V
Type	Transformateur de courant à primaire traversant
Courant assigné	Primaire 30 – 1 000 A · secondaire 5 A · Ith 60 × In
Classe de précision	0,5 ou 1 selon le rapport

Mécanique
Primaire	Câble ou barre traversant la fenêtre du TC
Montage	Fenêtre pour câble ou barre · fixation sur platine ou rail DIN

Conformité
Norme	IEC 61869-2

Utilisation
Choix	Rapport ≥ courant nominal du départ ; puissance du TC ≥ consommation de l'appareil + pertes des fils du secondaire
Sécurité	Ne jamais ouvrir le secondaire en charge : court-circuiter les bornes S1–S2 avant de débrancher l'appareil

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : rail symétrique 35 mm IEC 60715 (EN 60715) ; module 17,5 / 18 mm (DIN 43880).
