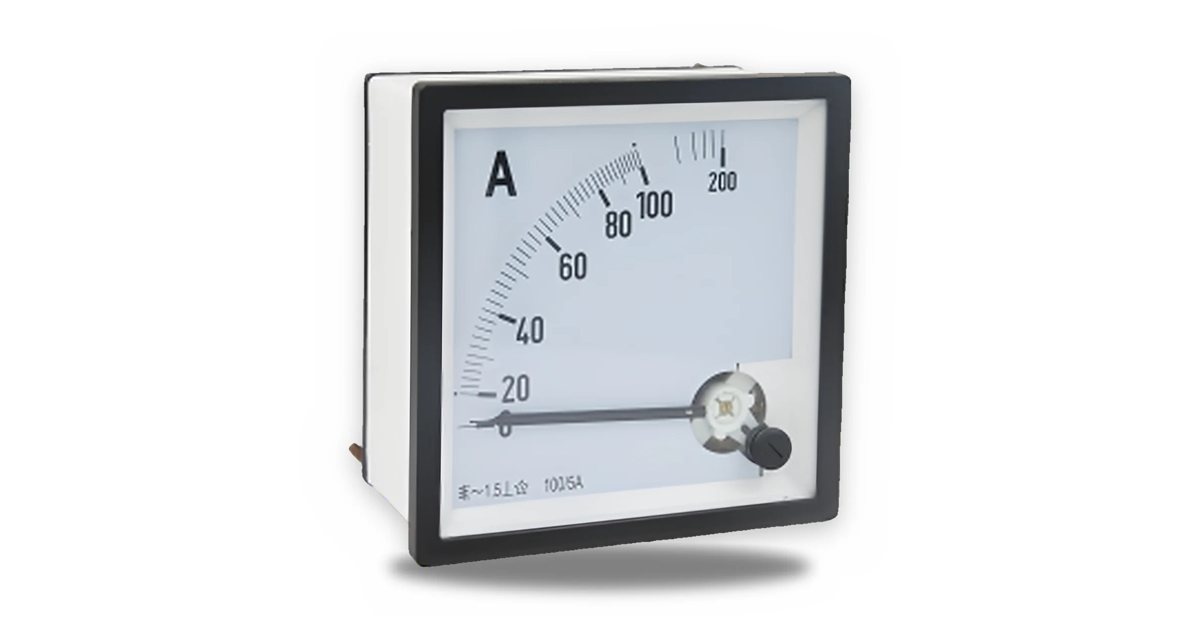

Ampèremètre analogique 72 × 72 TOSUNLUX SE-72

Série · Cadran analogique · SE-72

Ampèremètres, voltmètres et fréquencemètres analogiques 72 × 72

Name: Ampèremètres, voltmètres et fréquencemètres analogiques 72 × 72
Brand: TOSUNLUX

Cadran à aiguille classe 1,5 · direct, sur TC x/5 A ou sur shunt

72 × 72 mm · IEC 60051-2

Appareils de mesure à cadran TOSUNLUX (Tosun) SE-72 pour portes d'armoires : ampèremètres en direct ou sur transformateur de courant x/5 A, ampèremètres continus sur shunt 75 mV, voltmètres alternatifs et continus, fréquencemètres. Lecture instantanée à l'aiguille, classe 1,5 selon IEC 60051-2.

IEC 60051-2

72 × 72 mmFormat

1,5Classe

AiguilleLecture

Fiche technique PDF

Sélecteur de références

26 références

Grandeur


Courant alternatif	0 – 100 A	—
Courant alternatif	0 – 200 A	—
Courant alternatif	0 – 30 A · 0 – 40 A	Direct
Courant alternatif	0 – 60 A	Direct
Courant alternatif	0 – 100 A	Direct
Courant alternatif	0 – 30 A	Sur TC 30/5 A
Courant alternatif	0 – 40 A	Sur TC 40/5 A
Courant alternatif	0 – 50 A	Sur TC 50/5 A
Courant alternatif	0 – 60 A	Sur TC 60/5 A
Courant alternatif	0 – 80 A	Sur TC 80/5 A

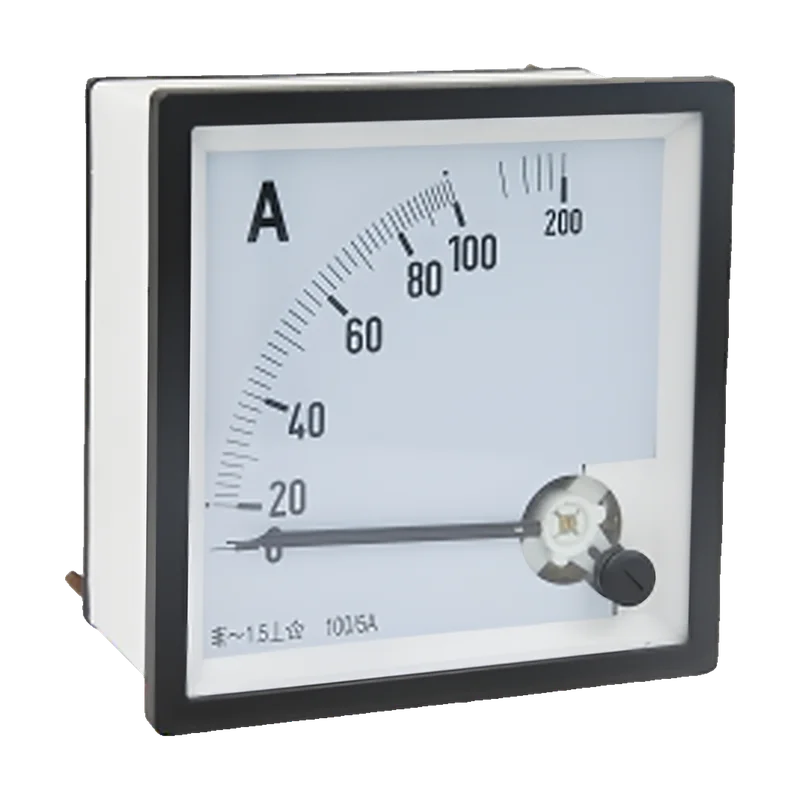

Courant alternatif	0 – 100 A	Sur TC 100/5 A
Courant alternatif	0 – 150 A	Sur TC 150/5 A
Courant alternatif	0 – 200 A	Sur TC 200/5 A
Courant alternatif	0 – 250 A	Sur TC 250/5 A
Courant alternatif	0 – 400 A	Sur TC 400/5 A
Courant continu	0 – 60 A	Sur shunt 60 A / 75 mV
Courant continu	0 – 60 A	Shunt 60 A / 75 mV fourni
Courant continu	0 – 60 A	Sur shunt 60 A / 75 mV
Tension continue	0 – 60 V	Direct
Tension alternative	0 – 30 V	Direct
Tension alternative	0 – 60 V	Direct

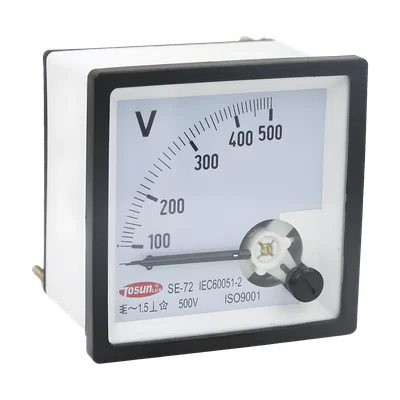

Tension alternative	0 – 500 V	Direct
Fréquence	45 – 55 Hz	220 V
Fréquence	45 – 55 Hz	380 V
Accessoire	75 mV	Pour ampèremètre DC
Accessoire	—	Façade 72 × 72

¹ Valeur d'une série équivalente, à confirmer à la commande.

Aussi recherché sous : 72X72 · SE-72 · 75MV

Caractéristiques techniques

Électrique
Précision	Classe 1,5 (SE-72)
Rigidité diélectrique	2 kV · 1 min
Ampèremètres sur TC	Entrée 5 A ; échelle graduée selon le TC (x/5 A)
Ampèremètres continus	Sur shunt 50, 60 ou 75 mV
Fréquencemètres	Alimentation 110, 220, 380 ou 440 V ; plages 45 – 55 Hz ou 45 – 65 Hz
Plage de mesure	0 – 5 A à 0 – 2 000 A (sur TC) · 0 – 500 V · 45 – 65 Hz
Afficheur	Cadran à aiguille, échelle 90°
Alimentation auxiliaire	Aucune (sauf fréquencemètres)

Mécanique
Format de façade	72 × 72 mm
Position de montage	Verticale ± 10°
Montage	Encastré en façade d'armoire

Environnement
Température de référence	23 °C ± 10 °C
Humidité relative	25 % à 80 %

Conformité
Norme	IEC 60051-2

Utilisation
Choix du calibre	Calibre 1,2 à 1,5 × le courant nominal du départ ; TC de même rapport que l'échelle

¹ Valeur d'une série équivalente, à confirmer à la commande.
