Indicateurs numériques à anneau LED AT-72 · VT-72 · FT-72

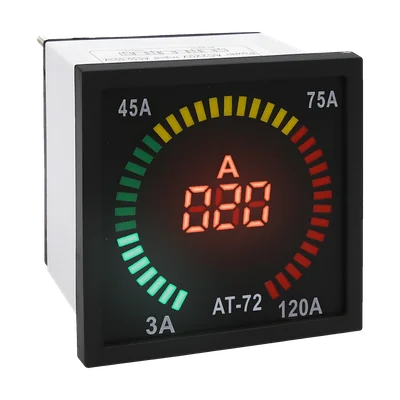

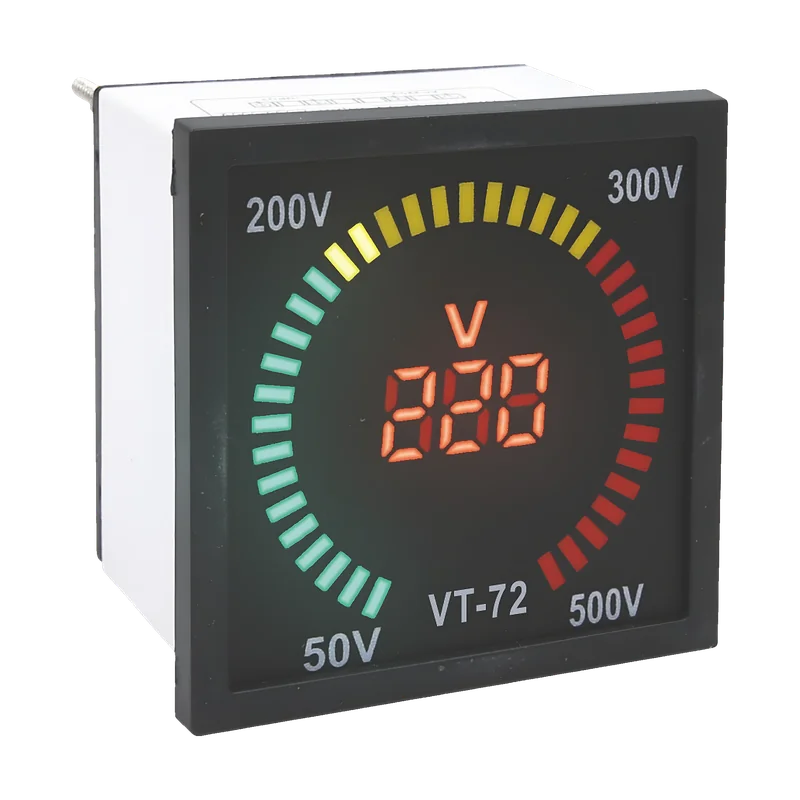

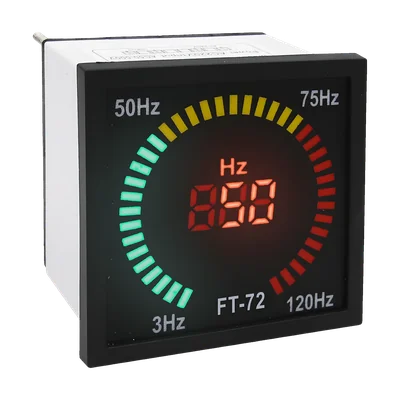

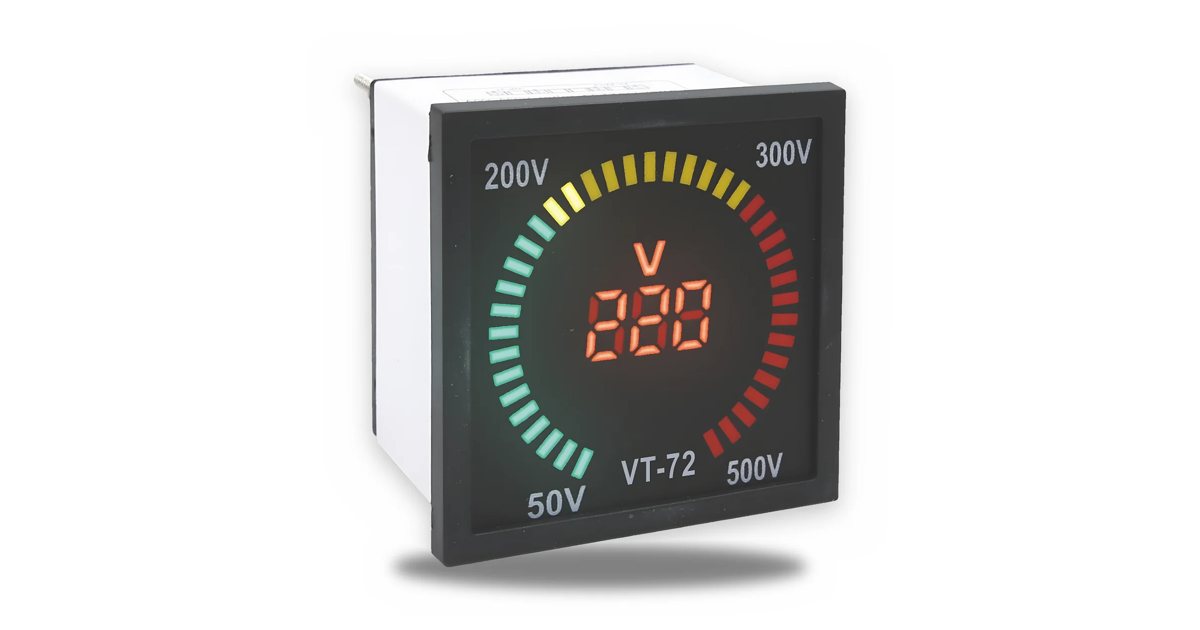

Ampèremètre AT-72 · voltmètre VT-72 · fréquencemètre FT-72
72 × 72 mm · IEC 61010-1
Indicateurs de tableau TOSUNLUX (Tosun) nouvelle génération : valeur numérique au centre et anneau de LED en couleurs (vert, jaune, rouge) qui montre d'un coup d'œil si la tension, le courant ou la fréquence restent dans la plage normale. Format de porte d'armoire 72 × 72 mm.
IEC 61010-1
72 × 72 mmFormat
3 chiffres + anneauAfficheur
V · A · HzGrandeurs
Indicateurs numériques à anneau LED AT-72 · VT-72 · FT-72 — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Afficheur | 3 chiffres rouges et anneau de LED vert, jaune, rouge |
|---|---|
| AT-72 | Mesure par transformateur de courant |
| Précision | ± 1 % de la pleine échelle ± 1 digit1 |
| Alimentation auxiliaire | AC 220 V · 50/60 Hz1 |
| Façade | 73 × 73 mm |
|---|---|
| Montage | Encastré en façade d'armoire |
| Raccordement | Direct (VT-72, FT-72) · par TC x/5 A (AT-72)1 |
| Température de service | −10 … +55 °C1 |
|---|
| Norme / marquage | IEC 61010-12 |
|---|
| Applications | Armoires de groupes électrogènes, TGBT, pupitres de commande |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 61010-1.
