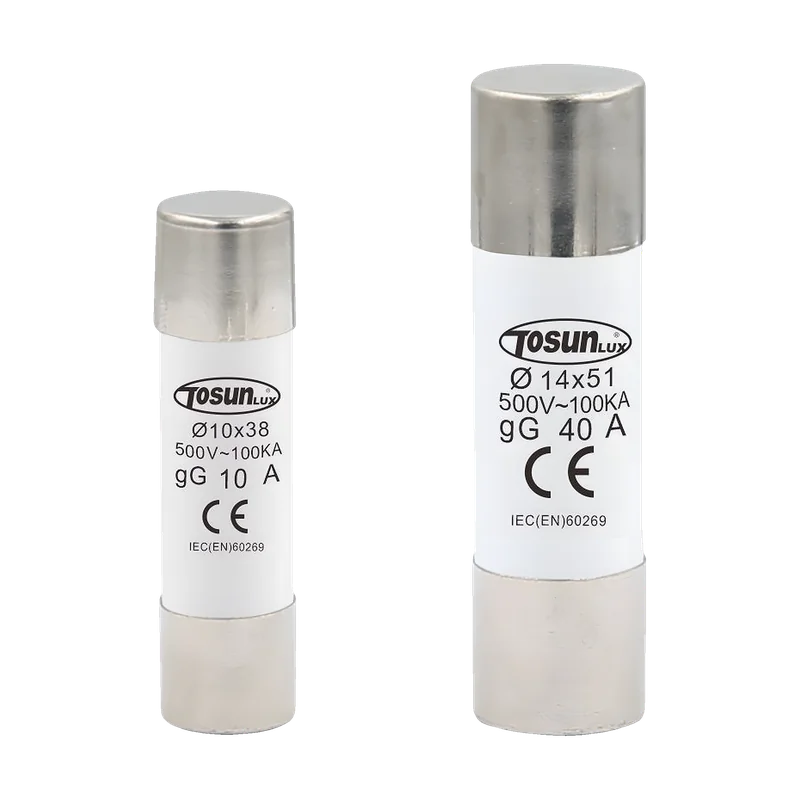

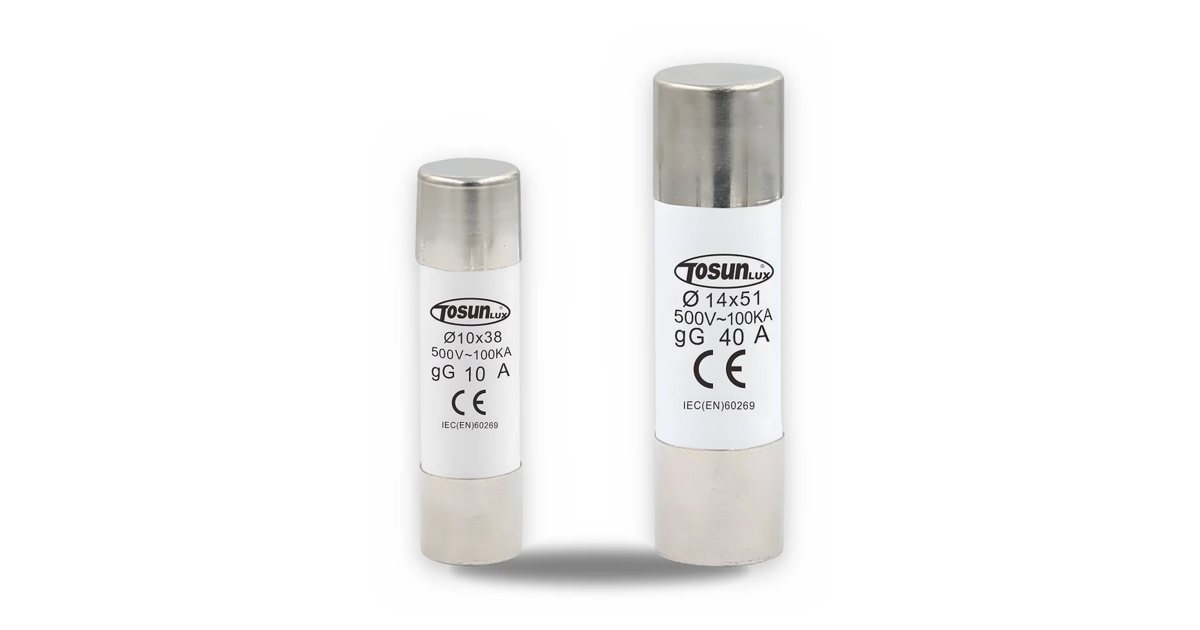

Fusibles cylindriques TOSUNLUX 10x38 et 14x51

Série · Fusible · cylindrique

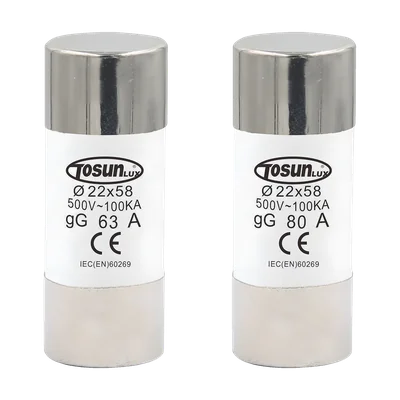

Fusibles cylindriques 10×38 · 14×51 · 22×58

Name: Fusibles cylindriques 10×38 · 14×51 · 22×58
Brand: TOSUNLUX

RO15 10×38 · RO16 14×51 · RO17 22×58 · gG / aM · 4–125 A

IEC 60947-3

Cartouches fusibles cylindriques TOSUNLUX (Tosun) pour la protection des installations contre les surcharges et les courts-circuits, jusqu'à 125 A : gG pour les circuits de distribution, aM pour la protection des moteurs (associée à un relais de surcharge). Formats 10×38, 14×51 et 22×58, avec barrettes de neutre assorties.

IEC 60947-3EN 60269

4–125 ACalibres

gG · aMClasses

IEC 60269Norme

Fiche technique PDF

Sélecteur de références

26 références

Modèle TOSUN · formatClasseIn


RO17 · Ø22 × 58	gG	32 A	500 V~
RO17 · Ø22 × 58	gG	63 A	500 V~
RO17 · Ø22 × 58	gG	80 A	500 V~
RO17 · Ø22 × 58	gG	125 A	500 V~
RO17 · Ø22 × 58	aM	32 A	500 V~
RO17 · Ø22 × 58	aM	63 A	500 V~
RO17 · Ø22 × 58	aM	80 A	500 V~
RO17 · Ø22 × 58	aM	125 A	500 V~
RO16 · Ø14 × 51	gG	10 A	500 V~
RO16 · Ø14 × 51	gG	16 A	500 V~
RO16 · Ø14 × 51	gG	20 A	500 V~
RO16 · Ø14 × 51	gG	32 A	500 V~
RO16 · Ø14 × 51	gG	40 A	500 V~
RO16 · Ø14 × 51	gG	63 A	500 V~
RO16 · Ø14 × 51	aM	16 A	500 V~
RO16 · Ø14 × 51	aM	32 A	500 V~
RO16 · Ø14 × 51	aM	40 A	500 V~
RO16 · Ø14 × 51	aM	63 A	500 V~
RO15 · Ø10 × 38	gG	4 A	500 V~
RO15 · Ø10 × 38	gG	6 A	500 V~
RO15 · Ø10 × 38	gG	10 A	500 V~
RO15 · Ø10 × 38	gG	16 A	500 V~
RO15 · Ø10 × 38	gG	20 A	500 V~
Barrette neutre	—	—	—
Barrette neutre	—	—	—
Barrette neutre	—	—	—

Tension assignée 380/500 V. Marquage des cartouches : 500 V~ · 100 kA · IEC/EN 60269.

Aussi recherché sous : 10X38 · 14X51 · 22X58 · RO15 · RO16 · RO17

Caractéristiques techniques

Électrique
Formats	Ø10 × 38 (RO15) · Ø14 × 51 (RO16) · Ø22 × 58 (RO17)
Classes	gG (distribution) · aM (moteurs)
Tension assignée	380/500 V
Calibres TOSUN	10×38 : 1 – 32 A · 14×51 : 2 – 63 A · 22×58 : 10 – 125 A
Type	Cartouches fusibles cylindriques gG et aM

Mécanique
Dimensions et montage	Ø 10 × 38 · Ø 14 × 51 · Ø 22 × 58 mm · sur porte-fusible RT18

Conformité
Marquage cartouche	500 V~ · 100 kA · CE · IEC/EN 60269

¹ Valeur d'une série équivalente, à confirmer à la commande.

Documentation

TypeLangueFormat
Fiche techniqueFusibles cylindriques 10×38 · 14×51 · 22×58FRPDF · 395 koTélécharger
Fiche techniqueمنصهرات أسطوانية 10×38 · 14×51 · 22×58ARPDF · 327 koTélécharger
Certificat · Vérification de conformité CEIntertek · 2312A1212SHA-V1 · EN IEC 60947-3:2021ENWebP · 232 koTélécharger
Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-113236 · IEC 60947-3:2020ENWebP · 157 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
