Interrupteur-sectionneur TOSUNLUX D11-40A avec tige

Série · Interrupteur-sectionneur · D11 avec tige

Interrupteurs-sectionneurs D11 à commande par tige

Name: Interrupteurs-sectionneurs D11 à commande par tige
Brand: TOSUNLUX

D11-25 · D11-32 · 3P / 4P · fond d'armoire

25–32 A · IEC 60947-3

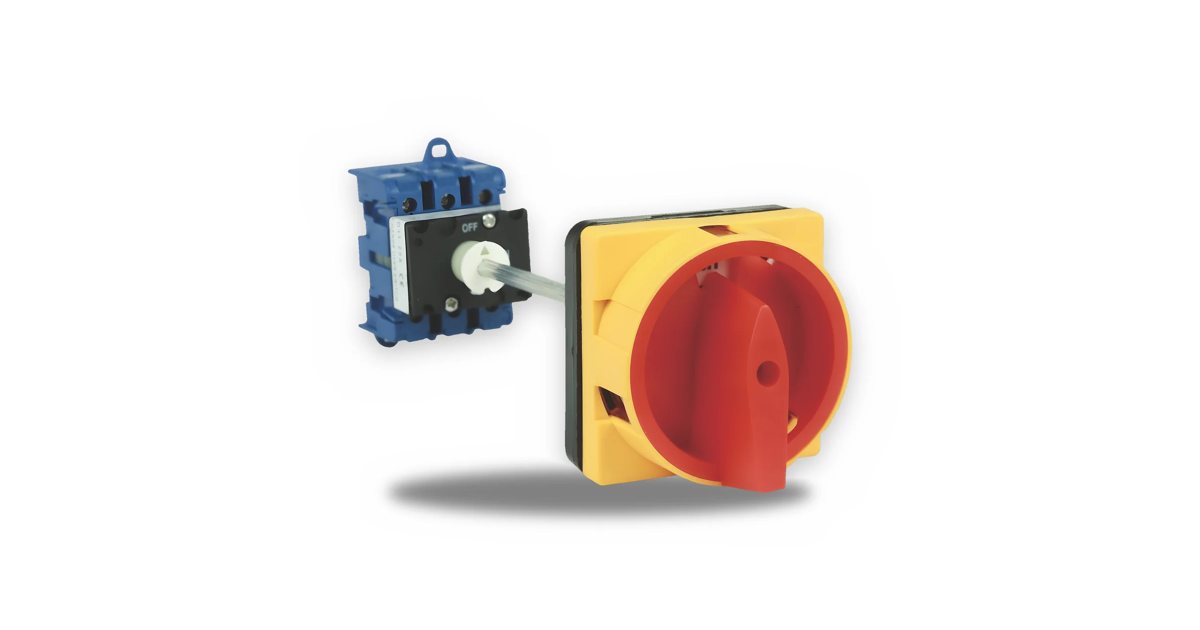

Interrupteurs-sectionneurs rotatifs TOSUNLUX (Tosun) D11 pour montage en fond d'armoire, avec commande reportée sur la porte par tige et poignée rouge sur plastron jaune : 25 et 32 A, en 3 ou 4 pôles.

IEC 60947-3

25–32 ACourant

jusqu'à 11 kWMoteur AC-23

3P / 4PPôles

Fiche technique PDF

Sélecteur de références

4 références

Modèle TOSUNLUXPôlesIthIe AC-21P AC-23 · 3 × 380 – 440 VP AC-3 · 3 × 380 – 440 V


D11-25	3P	Fond d'armoire · commande reportée par tige	25 A	25 A	7,5 kW	5,5 kW
D11-25	4P	Fond d'armoire · commande reportée par tige	25 A	25 A	7,5 kW	5,5 kW
D11-32	3P	Fond d'armoire · commande reportée par tige	32 A	32 A	11 kW	7,5 kW
D11-32	4P	Fond d'armoire · commande reportée par tige	32 A	32 A	11 kW	7,5 kW

Aussi recherché sous : D11-25A · D11-32A · D11

Caractéristiques techniques

Électrique
Type	Interrupteur-sectionneur rotatif
Courant thermique conventionnel Ith	25 · 32 A
Charge résistive AC-21	25 · 32 A
Puissance AC-23 · 3 × 220 – 240 V	4 · 5,5 kW
Puissance AC-23 · 3 × 380 – 440 V	7,5 · 11 kW
Puissance AC-3 · 3 × 220 – 240 V	3 · 4 kW
Puissance AC-3 · 3 × 380 – 440 V	5,5 · 7,5 kW
Tension assignée d'emploi Ue	AC 220 – 440 V
Tension assignée d'isolement Ui	690 V

Mécanique
Montage	Fond d'armoire · commande reportée par tige
Endurance mécanique / électrique	10 000 / 1 000 manœuvres (AC-23)

Environnement
Degré de protection	IP65 face avant · IP20 bornes

Conformité
Norme produit	IEC 60947-3

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur normative : norme produit du type d'appareil.

Documentation

TypeLangueFormat
Fiche techniqueInterrupteurs-sectionneurs D11 à commande par tigeFRPDF · 334 koTélécharger
Fiche techniqueقواطع عازلة D11 بذراع تمديدARPDF · 260 koTélécharger
Certificat · Certificat TÜV Rheinland (marque « Type Approved »)TÜV Rheinland · R 50646039 0001 · EN IEC 60947-3:2021ENWebP · 234 koTélécharger
Certificat · Certificat de conformité CE — directive basse tensionTÜV Rheinland · AN 50646044 0001 · Directive 2014/35/UEENWebP · 214 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
