Interrupteur-sectionneur en coffret TOSUNLUX TSAS69

Série · Sectionneur en coffret · TSAS69

Interrupteurs-sectionneurs en coffret TSAS69

Name: Interrupteurs-sectionneurs en coffret TSAS69
Brand: TOSUNLUX

25 à 80 A · coffret étanche · poignée cadenassable

25–80 A · IEC 60947-3

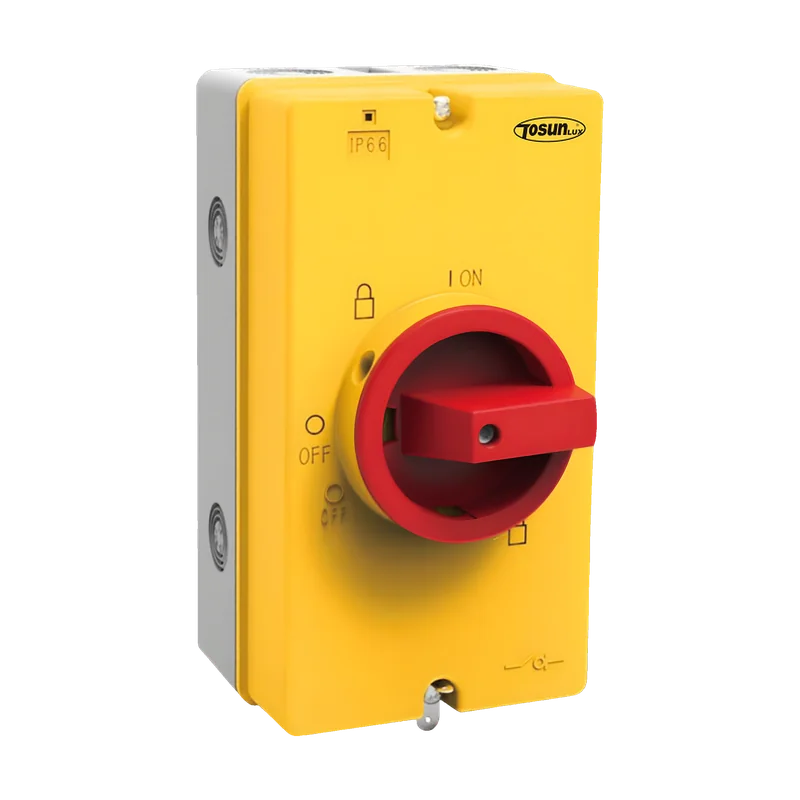

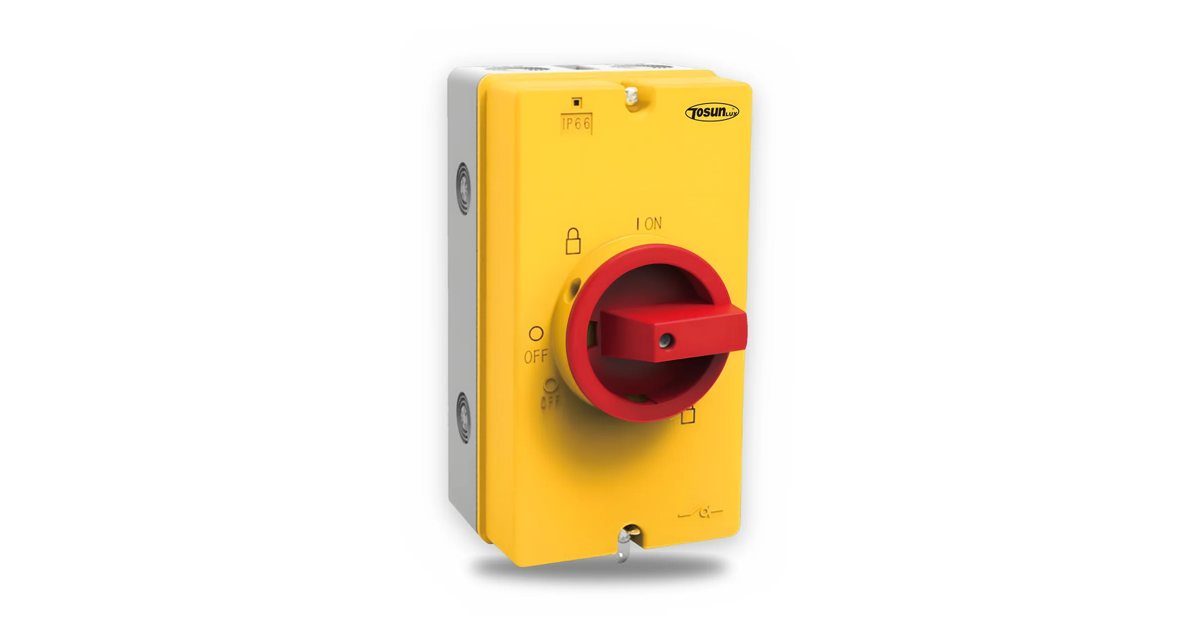

Interrupteurs-sectionneurs TOSUNLUX (Tosun) TSAS69 en coffret étanche à poignée rotative rouge, pour l'isolement de proximité des moteurs et machines. Catégorie AC-23A, IEC/EN 60947-3. Pôle supplémentaire ACC02 en option.

IEC 60947-3EN 60947-3

25–80 ACourant

690 VIsolement

IP66Coffret

Fiche technique PDF

Sélecteur de références

5 références

Modèle TOSUNLUXCourant assignéIe AC-23AIe AC-3P AC-23A · 440 VP AC-3 · 440 VCourant de courte durée


TSAS69-EL25R	25 A	20 A	16 A	10 kW	7,5 kW	300 A
TSAS69-EL32R-4	32 A	25 A	23 A	12,5 kW	11 kW	400 A
TSAS69-EL63R-3	63 A	45 A	37 A	22 kW	18,5 kW	600 A
TSAS69-EL80R-3	80 A	45 A	37 A	22 kW	18,5 kW	850 A
TSAC69-ACC02	80 A	—	—	—	—	—

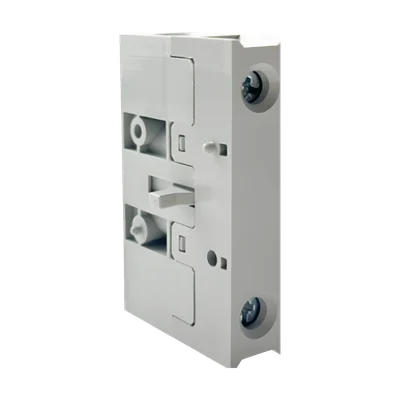

Suffixe -4 = 4 pôles, -3 = 3 pôles. ACC02 : pôle supplémentaire de 14 mm, manœuvré avec les pôles principaux.

¹ Valeur d'une série équivalente, à confirmer à la commande.
² Valeur calculée : P moteur normalisée dont In(440 V) ≤ Ie (IEC 60947-4-1 annexe G, IEC 60072) (moteur 4 pôles, Ie = 25 A sous 440 V).

Aussi recherché sous : TSAS69 · TSAS80 · IP66

Caractéristiques techniques

Électrique
Type	Interrupteur-sectionneur en coffret
Tension assignée d'isolement Ui	750 V
Catégorie d'emploi	AC-22A · AC-23A
Puissance AC-23A · 240 V	7,5 kW (32 A) · 15 kW (63 · 80 A)
Puissance AC-3 · 240 V	5,5 kW (32 A) · 11 kW (63 · 80 A)
Tension assignée d'emploi Ue	690 V AC
Tension de tenue aux chocs Uimp	8 kV
Pouvoir de fermeture Icm	20 × Ie · t = 0,1 s
Courant de courte durée Icw	12 × Ie · t = 0,1 s
Pôle supplémentaire TSAC69-ACC02	80 A · largeur 14 mm · manœuvre synchronisée
Classe de protection	Classe II

Mécanique
Section raccordable	0,5 – 10 mm² (20 à 40 A) · 1 – 16 mm² (63 · 80 A)
Couple de serrage	0,8 – 1,7 N·m (20 à 40 A) · 1,5 – 2 N·m (63 · 80 A)
Encombrement et fixation	Coffret 90 × 150 × 100 mm (25 – 40 A) · 120 × 190 × 120 mm (63 – 80 A) · fixation murale 4 vis
Section de câble maximale	50 mm²
Boîtier	Thermoplastique autoextinguible anti-UV · double joint silicone · valve de décompression
Verrouillage	Poignée cadenassable en position OFF · cadenas Ø 6 mm · procédure LOTO
Endurance	10 000 manœuvres mécaniques · 1 500 électriques

Environnement
Indice de protection	IP66 (IEC 60529) · IK08 · brouillard salin
Température de service	−25 … +55 °C
Température de stockage	−40 … +75 °C
Altitude maximale	2 000 m

Conformité
Norme	IEC/EN 60947-3
Certifications	TÜV · CE · RoHS

Utilisation
Applications	Arrêt moteurs · sécurité machine et arrêt d'urgence · distribution extérieure · photovoltaïque côté AC · zones côtières

¹ Valeur d'une série équivalente, à confirmer à la commande.

Documentation

TypeLangueFormat
Fiche techniqueInterrupteurs-sectionneurs en coffret TSAS69FRPDF · 397 koTélécharger
Fiche techniqueقواطع عازلة داخل علبة TSAS69ARPDF · 308 koTélécharger
Certificat · Certificat TÜV Rheinland (marque « Type Approved »)TÜV Rheinland · R 50646039 0001 · EN IEC 60947-3:2021ENWebP · 234 koTélécharger
Certificat · Certificat de conformité CE — directive basse tensionTÜV Rheinland · AN 50646044 0001 · Directive 2014/35/UEENWebP · 214 koTélécharger
Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
