Série · Interrupteur-sectionneur · D11 façade
Interrupteurs-sectionneurs rotatifs D11 en façade — TOSUNLUX Marocfapelec.ma
Interrupteurs-sectionneurs rotatifs D11 en façade
D11-32 · D11-40 · D11-63 · 3P · montage en façade
32–63 A · IEC 60947-3

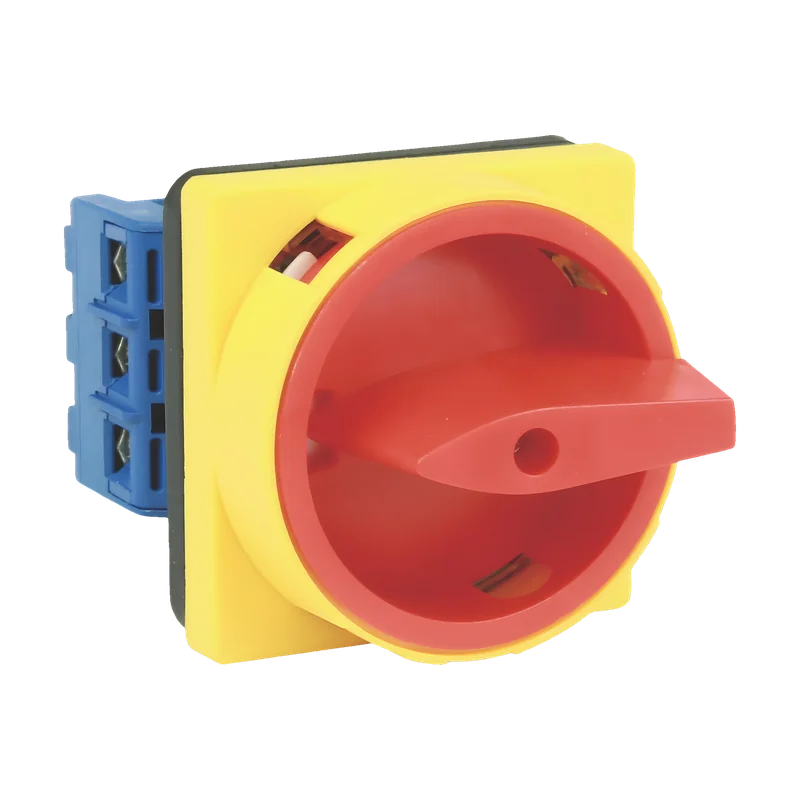

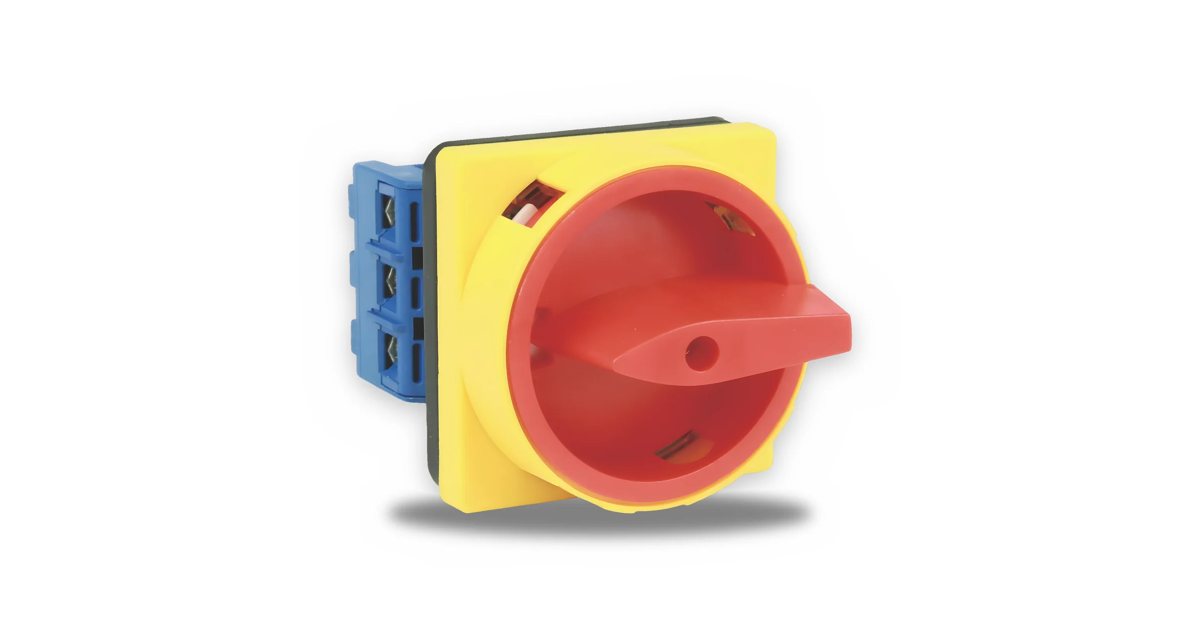

Interrupteurs-sectionneurs rotatifs TOSUNLUX (Tosun) D11 à poignée rouge sur plastron jaune, montés directement en façade pour la coupure générale de machines et de coffrets : 32, 40 et 63 A en 3 pôles.
IEC 60947-3
32–63 ACourant
jusqu'à 22 kWMoteur AC-23
3PPôles
Interrupteurs-sectionneurs rotatifs D11 en façade — TOSUNLUX Marocfapelec.maCaractéristiques techniques
| Type | Interrupteur-sectionneur rotatif |
|---|---|
| Courant thermique conventionnel Ith | 32 · 40 · 63 A |
| Charge résistive AC-21 | 32 · 40 · 63 A |
| Puissance AC-23 · 3 × 220 – 240 V | 5,5 · 7,5 · 11 kW |
| Puissance AC-23 · 3 × 380 – 440 V | 11 · 15 · 22 kW |
| Puissance AC-3 · 3 × 220 – 240 V | 4 · 7,5 · 11 kW |
| Puissance AC-3 · 3 × 380 – 440 V | 7,5 · 11 · 12,5 kW |
| Tension assignée d'emploi Ue | AC 220 – 440 V1 |
| Tension assignée d'isolement Ui | 690 V1 |
| Montage | Façade |
|---|---|
| Fixation | 4 trous Ø 4,2 · entraxe 48 mm · perçage central Ø 20 mm |
| Endurance mécanique / électrique | 10 000 / 1 000 manœuvres (AC-23)1 |
| Degré de protection | IP65 face avant · IP20 bornes1 |
|---|
| Norme produit | IEC 60947-32 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60947-3.
Documentation
- Fiche techniqueInterrupteurs-sectionneurs rotatifs D11 en façadeFRPDF · 324 koTélécharger
- Fiche techniqueقواطع عازلة دوارة D11 للتركيب على الواجهةARPDF · 264 koTélécharger
- Certificat · Certificat TÜV Rheinland (marque « Type Approved »)TÜV Rheinland · R 50646039 0001 · EN IEC 60947-3:2021ENWebP · 234 koTélécharger
- Certificat · Certificat de conformité CE — directive basse tensionTÜV Rheinland · AN 50646044 0001 · Directive 2014/35/UEENWebP · 214 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
