Porte-fusibles modulaires RT18 · RT18L
RT18-32 (10×38) · RT18L-63 (14×51) · RT18L-125 (22×58) · 1P à 4P
32–125 A · IEC 60947-3

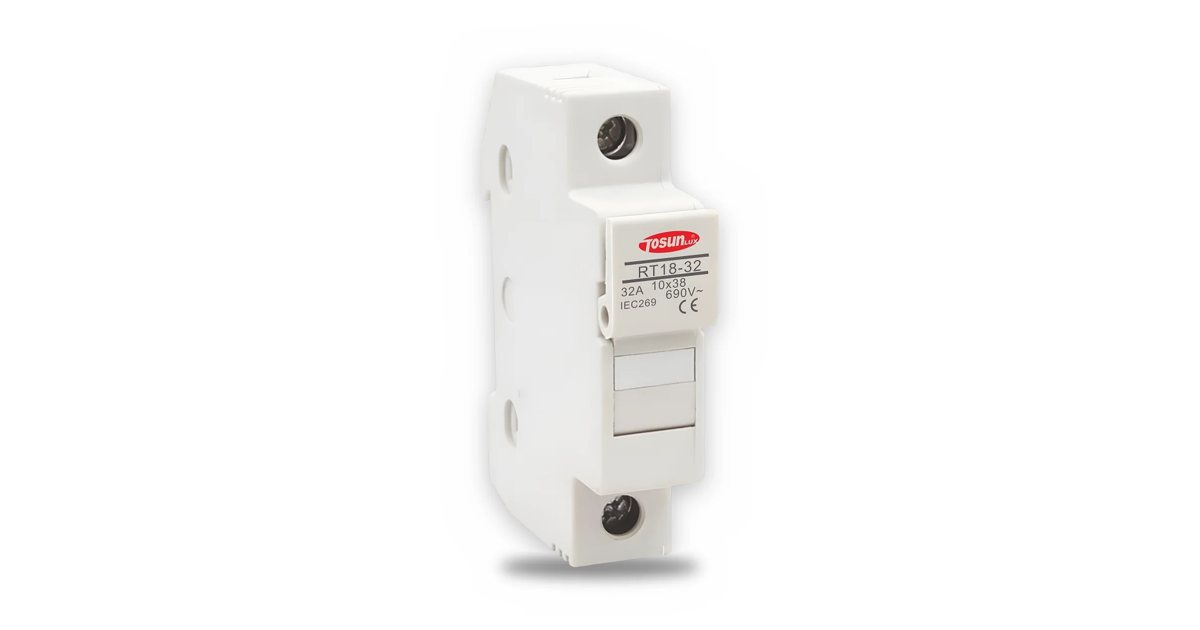

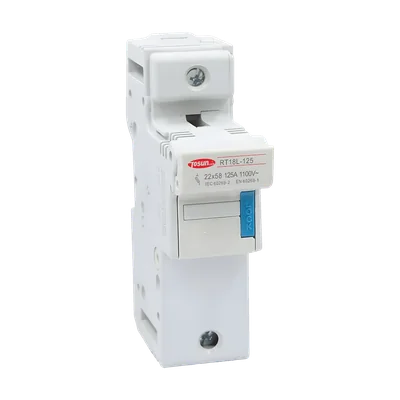

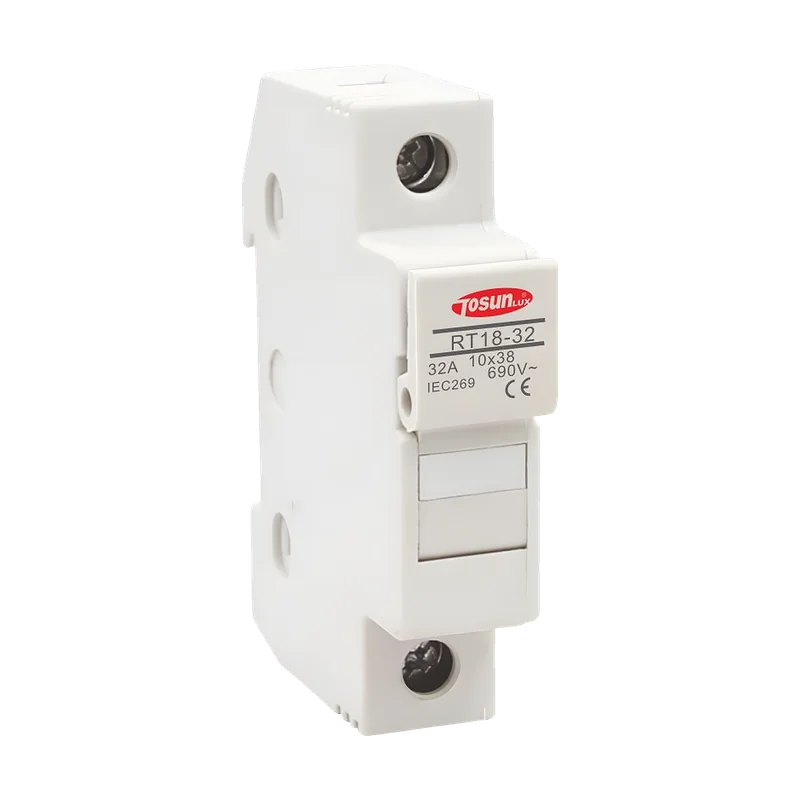

Porte-fusibles sectionnables TOSUNLUX (Tosun) pour rail DIN 35 mm, recevant les cartouches cylindriques 10×38 (RT18-32, 32 A), 14×51 (RT18L-63, 63 A) et 22×58 (RT18L-125, 125 A), tension assignée 690 V. De 1 à 4 pôles au catalogue FAPELEC.
IEC 60947-3IEC 60269-2
32–125 ACourant
690 VTension
Rail DIN 35Montage
Porte-fusibles modulaires RT18 · RT18L — TOSUNLUX Marocfapelec.maSélecteur de références
8 références| Comparer | |||||
|---|---|---|---|---|---|
| Ø10 × 38 | 690 V | 32 A | 18 mm | ||
| Ø10 × 38 | 690 V | 32 A | 36 mm | ||
| Ø10 × 38 | 690 V | 32 A | 54 mm | ||
| Ø10 × 38 | 690 V | 32 A | — | ||
| Ø14 × 51 | 690 V | 63 A | 27 mm | ||
| Ø14 × 51 | 690 V | 63 A | 54 mm | ||
| Ø22 × 58 | 690 V | 125 A | 36 mm | ||
| Ø22 × 58 | 690 V | 125 A | 144 mm |
Aucune référence ne correspond à ces filtres.
Aussi recherché sous : RT18 · RT18-32 · RT18L · RT18L-63 · RT18L-125 · RTL18L · 10X38 · 14X51 · 22X58 · RTL18L-125
Caractéristiques techniques
| Tension assignée | 690 V |
|---|---|
| Courant assigné | 32 A (10×38) · 63 A (14×51) · 125 A (22×58) |
| Type | Porte-fusible modulaire sectionnable1 |
| Encombrement RT18-32 (A × B × C × D) | 80 × 78 × 35 × 60 mm |
|---|---|
| Encombrement RT18L-63 | 110 × 108 × 78 × 100 mm |
| Encombrement RT18L-125 | 127 × 125 × 78 × 104 mm |
| Montage | Rail DIN 35 mm (TH35) |
| Norme / marquage | IEC 60269-22 |
|---|
- 1 Valeur d'une série équivalente, à confirmer à la commande.
- 2 Valeur normative : IEC 60269-2.
Documentation
- Fiche techniquePorte-fusibles modulaires RT18 · RT18LFRPDF · 316 koTélécharger
- Fiche techniqueحوامل منصهرات نمطية RT18 · RT18LARPDF · 254 koTélécharger
- Certificat · Vérification de conformité CEIntertek · 2312A1212SHA-V1 · EN IEC 60947-3:2021ENWebP · 232 koTélécharger
- Certificat · Certificat d'essai CB (IECEE)Intertek Semko · SE-113236 · IEC 60947-3:2020ENWebP · 157 koTélécharger
- Certificat fabricantQuanpin Certification (CNAS · IAF) · ISO 9001:2015ENWebP · 236 koTélécharger
Tous les documents de la série dans le centre de documentation
